| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | GUOMAT |
| Orzecznictwo: | ISO/TS16949:2009 |
| Numer modelu: | 3H580384 |
| Minimalne zamówienie: | 1 SZT. |
|---|---|
| Szczegóły pakowania: | silny karton lub jak potrzebują klienci |
| Czas dostawy: | 2-8 dni roboczych |
| Zasady płatności: | T / T, Western Union, Paypal lub inni |
| Możliwość Supply: | 1000szt/tydzień |
| Materiał: | Stop aluminium i guma | GUOMAT: | W01-M58-6984 |
|---|---|---|---|
| Gwarancja: | 12 miesięcy | Waga netto: | 19,5 KG |
| Inna nazwa: | Przemysłowy izolator pneumatyczny | Możliwość nacisku: | 0,2-0,8 M Pa |
| Waga brutto: | 20,5 KG | Pierścień kołnierzowy: | z lub bez |
| Metoda połączenia: | Połączenie kołnierzowe | Rozmiar pierścienia kołnierzowego: | 638 mm |
| ŚRUBA KOŁOWA DIA: | 596 mm | ||
| High Light: | zawirowany amortyzator pneumatyczny,powietrzne sprężyny pomocnicze |
||

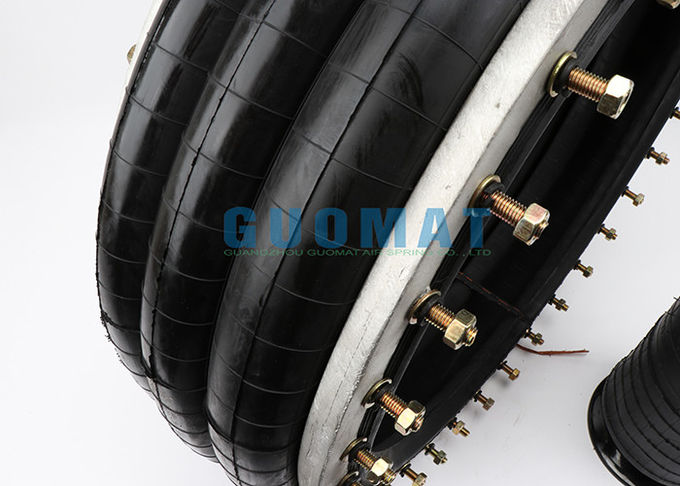

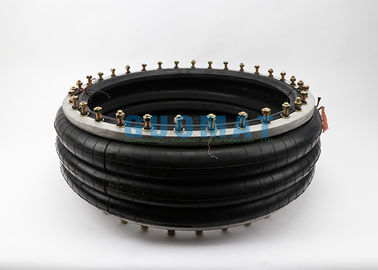

Firestone W01 M58 6984 Industrial Air Spring GUOMAT 3B6984 przy 0,7 Mpa Max Dia 715mm
Specyfikacja sprężyn powietrznych z potrójnym spadkiem powietrza
Opis Montaż
Opis
Nr zamówienia zbiorczego
Styl 321
Pierścienie ze stopu aluminium z karbowaną szyjką (równomiernie rozmieszczone), śruby 45 mm, nakrętki, podkładki
W01-M58-6984
Two Ply Bellows
Tylko gumowe miechy
W01-358-7919
| Numer części producenta | Krótki opis W01-M58-6984, W01M586984, WO1-M58-6984, WO1M586984 | Typ pierścienia paciorków | 4 |
| Maksymalna średnica @ 7 Bar (mm) | 709 | Dim # C (Średnica średnica śruby mm) | 597 |
| Maksymalna wysokość (mm) | 114 | Liczba śrub (każdy pierścień) | 32 |
| Maksymalny skok (mm) | 361 | Wysokość wzoru (mm) | 381 |
| Minimalna użyteczna wysokość (mm) | 475 | 3 bar (kN) | 78,5 |
| 25 mm (kN) | 174,6 | 5 barów (kN) | 132,9 |
| 50% Max Stroke (kN) | 150 | 7 barów (kN) | 187,9 |
| Maksymalny skok (kN) | 106,5 | Naturalna częstotliwość (@ 5 Bar) (fn (Hz) | 1.2 |
| Obowiązujący Technigram? | 113 | 7 Hz | 97 |
| Materiał | 2-warstwowy, wysokowytrzymały sznur | 13 Hz | 99,3 |
| 25 Hz | 99,8 |
Wysokość montażu (mm) | 440 | 400 | 360 | 320 | 280 | 240 | 200 | 160 | |
| Volume @ 7 BAR (cu cm) | 135784 | 125615 | 114722 | 102796 | 90465 | 77839 | 64589 | 50778 | |
| EFF Area @ 7 BAR (cm sq) | 2394 | 2596 | 2757 | 2897 | 3026 | 3151 | 3277 | 3407 | |
kN Force | @ 3 BAR | 67,39 | 74,50 | 80.12 | 84,65 | 88,33 | 91,63 | 95.16 | 99,35 |
@ 4 BAR | 92,19 | 101,14 | 108,37 | 114,48 | 119,71 | 124,49 | 129,35 | 134,85 | |
@ 5 BAR | 116,52 | 127,36 | 136,16 | 143,61 | 150,09 | 156,08 | 162,19 | 168,98 | |
@ 6 BAR | 144,26 | 155,70 | 165,72 | 174,35 | 182,12 | 189,54 | 197,05 | 204,99 | |
@ 7BAR | 167,54 | 181,66 | 192,94 | 202,76 | 211,80 | 220,56 | 229,36 | 238,43 |
| Charakterystyka dynamiczna przy wysokości projektowej 380 mm (wymagana tylko w przypadku konstrukcji izolatora Airmount) | |||
Wskaźnik Nacisk (BAR) | Obciążenie (KN) | Współczynnik sprężystości (kN / m) | Naturalna częstotliwość Hz |
| 3 | 77,48 | 465 | 1.22 |
| 4 | 104,95 | 592 | 1.18 |
| 5 | 132,00 | 716 | 1.16 |
| 6 | 160,98 | 839 | 1.14 |
| 7 | 187,60 | 954 | 1.12 |
| Typ połączenia kołnierzowego tabeli porównawczej sprężyn pneumatycznych | |||
| GUOMAT NR. | Contitech NO. | GUOMAT NR. | Contitech NO. |
| FS22-3DICR | FS 22-3 DI CR | FS960-12RS | FS 960-12 RS |
| FS44-5DICR | FS 44-5 DI CR | FS1330-11RS | FS 1330-11 RS |
| FS76-7DICR | FS 76-7 DI CR | FS1710-12RS | FS 1710-12 RS |
| FS76-7DSCR | FS 76-7 DS CR | FS2870-16RS | FS 2870-16 RS |
| FS138-8DS | FS 138-8 DS | FS5450-16RS | FS 5450-16 RS |
| FS210-10DS | FS 210-10 DS | FD960-22RS | FD 960-22 RS |
| FS412-10DS | FS 412-10 DS | FD1120-30RI | FD 1120-30 RI |
| FS614-13DS | FS 614-13 DS | FD1330-25RS | FD 1330-25 RS |
| FS816-15DS | FS 816-15 DS | FD1710-25RS | FD 1710-25 RS |
| FD22-4DICR | FD 22-4 DI CR | FD1730-40RI | FD 1730-40 RI |
| FD44-10DICR | FD 44-10 DI CR | FD2380-24RS | FD 2380-24 RS |
| FD76-14DICR | FD 76-14 DI CR | FD2470-40RI | FD 2470-40 RI |
| FD76-14DSCR | FD 76-14 DS CR | FD2870-30RS | FD 2870-30 RS |
| FD138-18DS | FD 138-18 DS | FD5450-28RS | FD 5450-28 RS |
| FD209-21DS | FD 209-21 DS | FT960-34RS | FT 960-34 RS |
| FD210-22DS | FD 210-22 DS | FT1330-35RS | FT 1330-35 RS |
| FD412-18DS | FD 412-18 DS | FT1710-38RS | FT 1710-38 RS |
| FD614-26DS | FD 614-26 DS | FT2870-45RS | FT 2870-45 RS |
| FD816-30DS | FD 816-30 DS | FT5450-44RS | FT 5450-44 RS |
| FT22-6DICR | FT 22-6 DI CR | ||
| FT44-15DICR | FT 44-15 DI CR | ||
| FT76-20DICR | FT 76-20 DI CR | ||
| FT76-20DSCR | FT 76-20 DS CR | ||
| FT138-26DS | FT 138-26 DS | ||
| FT210-32DS | FT 210-32 DS | ||
| FT412-32DS | FT 412-32 DS | ||
| FT614-36DS | FT 614-36 DS | ||
| FT816-40DS | FT 816-40 DS | ||
