| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | GUOMAT |
| Orzecznictwo: | ISO/TS16949:2009 |
| Numer modelu: | 1B120-9 |
| Minimalne zamówienie: | 1 SZT. |
|---|---|
| Szczegóły pakowania: | silny karton lub jak potrzebują klienci |
| Czas dostawy: | 2-8 dni roboczych |
| Zasady płatności: | T / T, Western Union, Paypal lub inni |
| Możliwość Supply: | 1000szt/tydzień |
| materiał: | Gumowa stal | ContiTech: | FS 120–9 |
|---|---|---|---|
| Gwarancja: | 12 miesięcy | Waga: | 1,6 kg |
| Inne nazwy: | siłownik powietrza przemysłowego | Możliwość nacisku: | 2-8 mln Pa |
| ŚRUBA: | 2X3 / 8-16UNC | Wlot powietrza: | 1/4 NPT lub 3/4 |
| High Light: | convoluted air spring,air suspension parts |
||

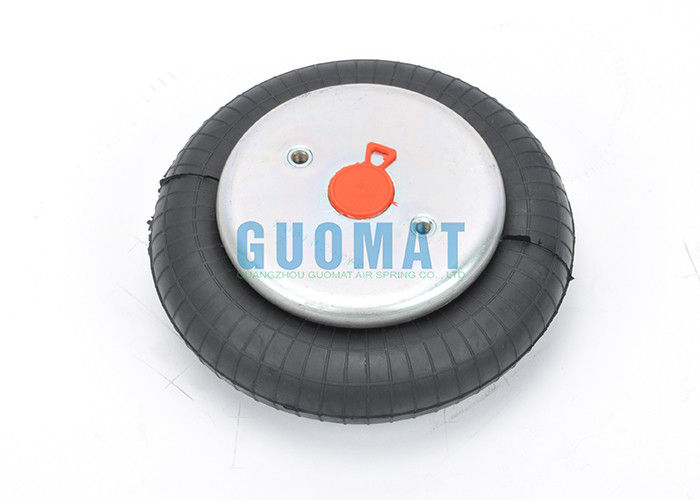

Continental Contitech FS 120-9 CI Patrz: GUOMAT1B120-9 Sprężyna pneumatyczna redukuje hałas
Opis produktu
Dane techniczne
GUOMAT: 1B120-9
Producent oryginalnego sprzętu OEM: FS 120-9 CI
WLOT POWIETRZA 3/4 NPT:
Firestone: W01-M58-6165
Contitech :: FS 120-9
Dunlop (FR): 8''x1 S08101
Bosch: 822419003
Festo: EB-215-80
Norgren: PM / 31081 (8x1)
Weforma: WBE 300-E1
Airtech: 140293
Airtech: 111003 / 1B-190FB:
Megatech: 1S120-9 3/4 M8
WLOT POWIETRZA 1/4 NPT:
Kamień ogniotrwały: W01-M58-6166
Contitech: FS 120-9
Dunlop (FR): 8''x1 S08100
Bosch: 822419008
Weforma: WBE 300-E2
ZASTOSOWANIE PNEUMATYCZNE - STATYCZNE WARTOŚCI CHARAKTERYSTYCZNE
| Force F [lbf] | |||||
| Ciśnienie p [psi] | 40 | 60 | 80 | 100 | Vol. V [in.³] |
| H 4,50 cala / 114,3 MM | 728 | 1130 | 1570 | 1970 | 110 |
| H 4,00 in./101.6MM | 905 | 1400 | 1940 | 2390 | 100 |
| H 3,50 cala / 88,9 mm | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3,00 cala / 76,2MM | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2,50 cala / 63,5MM | 1270 | 1900 | 2630 | 3260 | 57 |
IZOLACJA WIBRACJI - CHARAKTERYSTYKA DYNAMICZNA
| Ciśnienie p [psi] | 40 | 60 | 80 | 100 | 120 | Vol. V [in.³] | |
| Siła (obciążenie) F [lbf] | 801 | 1240 | 1,700 | 2130 | 2,530 | 110 | |
| Współczynnik sprężystości c [lbf / in] | 709 | 949 | 1,190 | 1,430 | 1 670 | 110 | |
| Naturalna częstotliwość f0 [Hz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
| Wysokość konstrukcyjna H: zalecana 4,33 cala, minimalna 3,54 cala | |||||||
ZAKUP DANYCH
| Rodzaj | Wlot powietrza | Numer zamówienia. | |
| z karbowanymi płytkami | 3/4 NPT 0 cali w środku | 75349 | |
| z karbowanymi płytkami | 1/4 NPT 0 cali w środku | 75360 | |
INSTRUKCJE SERWISOWE
| Wątek | max. Moment obrotowy | |
| 3 / 8-16 UNC | 20 lb ft | |
| 1/4 NPT | 20 lb ft | |
| 3/4 NPT | 40 lbf ft | |
