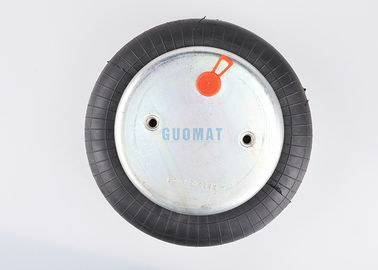

Continental Air Contitech Industrial Air Spring FS 200-10 CI Air Bellows do bufora izolacyjnego

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	1B200-10

Zapłata:

Minimalne zamówienie:	1 SZT.
Szczegóły pakowania:	silny karton lub jak potrzebują klienci
Czas dostawy:	2-8 dni roboczych
Zasady płatności:	T / T, Western Union, Paypal lub inni
Możliwość Supply:	1000szt/tydzień

Kontakt

Szczegółowy opis produktu

Materiał:	Gumowa stal	Contitech:	FS 200-10
Gwarancja:	12 miesięcy	waga:	1,6 KG
Inna nazwa:	siłownik powietrza przemysłowego	Możliwość nacisku:	2-8 mln Pa
Wkręt:	2X3 / 8-16UNC	Wlot powietrza:	1/4 NPT
Podkreślić:	convoluted air spring , air helper springs

Continental Air Contitech FS 200-10 CI Air Bellows jako bufor izolacyjny

Opis produktu

Dane techniczne

Min. ciśnienie - 0 psi
Siła powrotu do min. wysokość - <45LBF / 200N
Całkowita waga - 4,4 lb
Min. Wysokość wzoru - 2,01 cala / 51 mm
Wymagany Inst.Space - 9,65 cala / 245 MM
Max. Skok - 3,9inch / 99MM
Pokrywa górna średnica 160mm
Dolna osłona Średnica płyty 160 mm
Śruba środkowa Odległość 89 mm
Odległość Otwór gazowy między nakrętką 44,5 mm
Otwór gazowy 1 / 4NPTF
Śruba (nakrętka) Ząb 2szt X3 / 8-16UNC

GUOMAT: 1B200-10

Producent oryginalnego sprzętu OEM: FS 200-10 CI

ZASTOSOWANIE PNEUMATYCZNE - STATYCZNE WARTOŚCI CHARAKTERYSTYCZNE

Force F [lbf]
Ciśnienie p [psi]	40	60	80	100	120	Vol. V [in.³]
H 4,50 cala	939	1440	1920	2430	2950	120
H 4,00 in.	1120	1690	2260	2850	3430	110
H 3,50 cala	1250	1880	2530	3170	3850	96
H 3,00 in.	1370	2050	2760	3460	4170	83
H 2,50 in.	1450	2170	2930	3640	4410	68

IZOLACJA WIBRACJI - CHARAKTERYSTYKA DYNAMICZNA

Ciśnienie p [psi]	40	60	80	100	120	Vol. V [in.³]
Siła (obciążenie) F [lbf]	981	1,530	2040	2 570	3 090	124
Współczynnik sprężystości c [lbf / in]	701	1000	1290	1,560	1 870	124
Naturalna częstotliwość f0 [Hz]	2.7	2.7	2.6	2.5	2.5	124
Wysokość konstrukcyjna H: zalecana 4,53 cala, minimalna 3,94 cala

ZAKUP DANYCH

Rodzaj	Wlot powietrza	Nr zamówienia.
Tylko gumowe miechy	-	62828
z karbowanymi płytkami	1/4 NPT 0 cali	75229
z karbowanymi płytkami	-	75248

INSTRUKCJE SERWISOWE

	Wątek	maks. Moment obrotowy
	2X3 / 8-16UNC	20 funtów ft / 2,26NM
1 / 4NPT	20 funtów ft / 2,26NM

Funkcje :

1, Może być stosowany z zaworem regulacji wysokości, który zawsze może utrzymać stałą wysokość, aby zapobiec zmianom obciążenia.

2, Może być stosowany razem ze zbiornikiem pomocniczym i zaworem dławiącym, aby uzyskać doskonały efekt tłumienia. I może zmniejszyć amplitudę rezonansu.

3, Ta sprężyna pneumatyczna jest prosta w konstrukcji i łatwa w montażu i demontażu.
