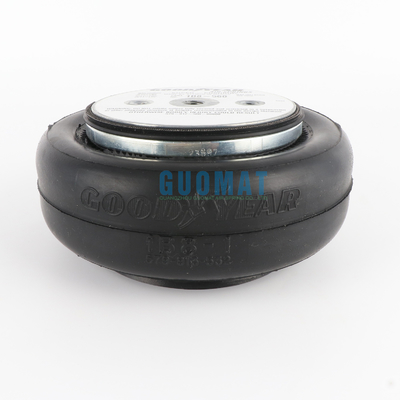

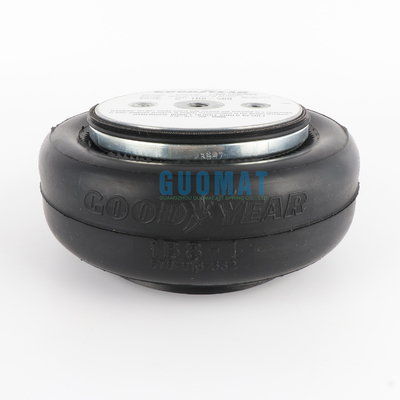

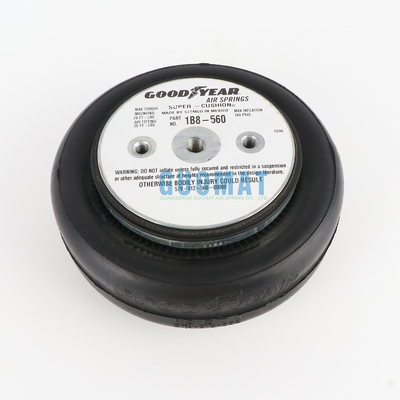

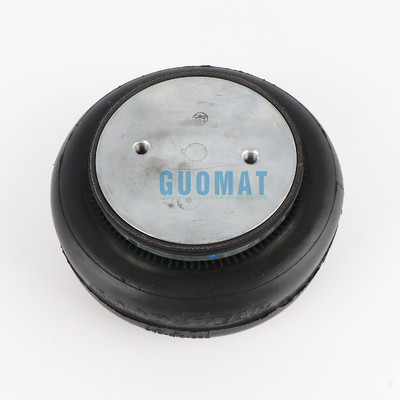

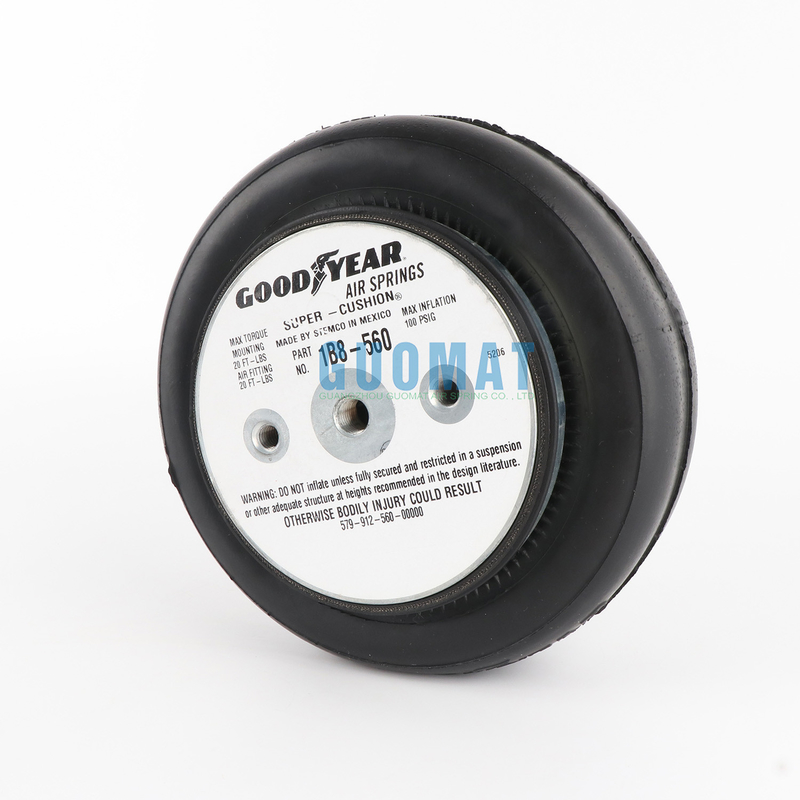

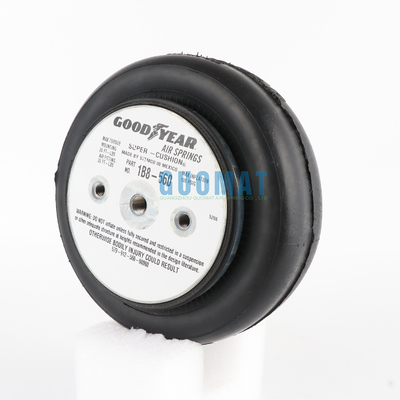

579913532 Goodyear Air Spring 1B8-560 Goodyear Przemysłowe poduszki powietrzne

579913532 Goodyear Air Spring 1B8-560 Goodyear Przemysłowe poduszki powietrzne


Goodyear 1B8-560 Specyfikacje i dane techniczne

Orzechy/orzechy ślepe

Zęby z górnej płyty śrubowej: 2 x 3 / 8-16UNC
Odległość środka śruby od górnej płyty pokrywczej: 70 mm
Zęby śrubowe (orzechowe) spodniej płyty pokrywającej: 2 x 3 / 8-16UNC
Odległość od środka śruby dolnej płyty pokrywczej: 70 mm

Włączenie otworu powietrza/wjazdu powietrza/przystosowanie powietrza
Otwór powietrza/wjazd powietrza: 1 / 4-18NPTF
Odległość środkowa śruby między otworem powietrza a orzechem: 35 mm

Płytka pokrywająca
Średnica płyty górnej: 135 mm
Średnica okładki dolnej: 135 mm

Płyty z gumy
Maksymalna średnica gumy: 240 mm
Naturalna średnica gumy: 225 mm
Czas pracy: minimum 60 mm do maksimum 180 mm
Maksymalna wysokość: 180 mm
Minimalna wysokość: 50 mm
Wysokość uderzenia: 120 mm

Blok zderzacza/blok zderzacza
Brak blokady zderzaka

Związek pasa/związek pasa
Z pętlą pasa: nie ma pętli pasa


Goodyear1B8-560

Goodyear579-91-3-532
Wymagania w odniesieniu do urządzeń, które mogą być stosowane do wykonywania zadań określonych w pozycji 1A001.

Goodyear1B8-157,

Goodyear1B8-159,

Goodyear1B8-560,

Goodyear1B8-563

Goodyear1B8-562

Goodyear1B8-564

refet do kamienia ogniowego Air Spring Wo1-358-7598; 116B1116B-1
refet do Fire Stone Air SpringW01-358-7598, W013587598, W01-358-7598,

Refit do Contitech FS 120-12 CI 1/4 NPT

Powierzchnia podłoża
(2) 2,75 odległości od środka
3 / 8-16UNC, 1/4 "NPT WPŁATNIK POWIETRZENIA
Wydrukowane przez ITT Enidine Inc.
Jednopłetwowy sprężynowiec powietrzny YI-1B8-560

Maksymalny ruch: 3,20 cali
Naturalna częstotliwość systemu: 2,33 Hz
Zakres wzrostu: 4 do 6-1 / 2 cali
100 psi średnica: 9,4 cali
Styl sprężyny: typ z zakrzywioną powierzchnią o jednym obrótzie
Średnica płyty końcowej: 5 cali
Siła przy 100 psi maksymalny cios: 1600 lbs
Odległość pomiędzy otworami: 2-3 / 4 cali
Zakres obciążenia przy 100 psi: 1900 do 3300 funtów
Standardy przędzu z portu lotniczego: UNC
Rodzaj zderzaka: nie
Średnica nici węzła powietrznego: 1/4 cala
Rodzaj nitki z przegubu powietrza: 1/4 UNC


Pozostałe rodzaje sprężyny powietrzne Goodyear:
