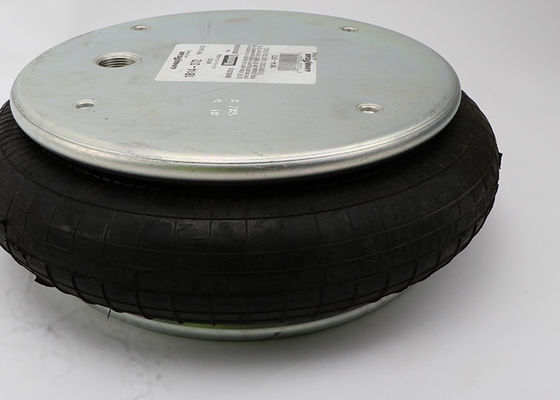

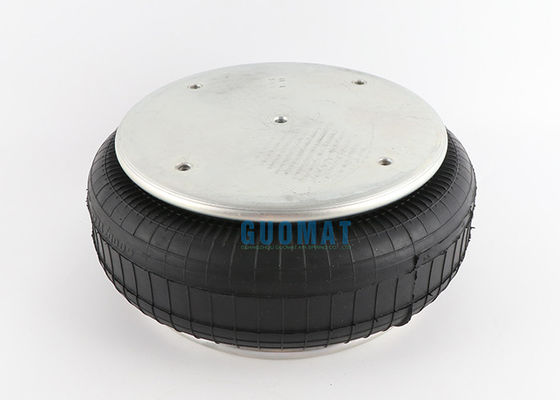

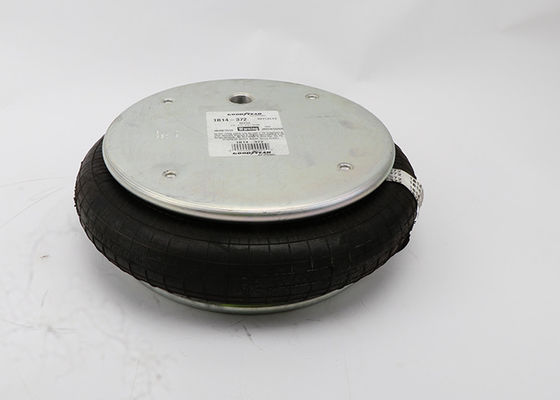

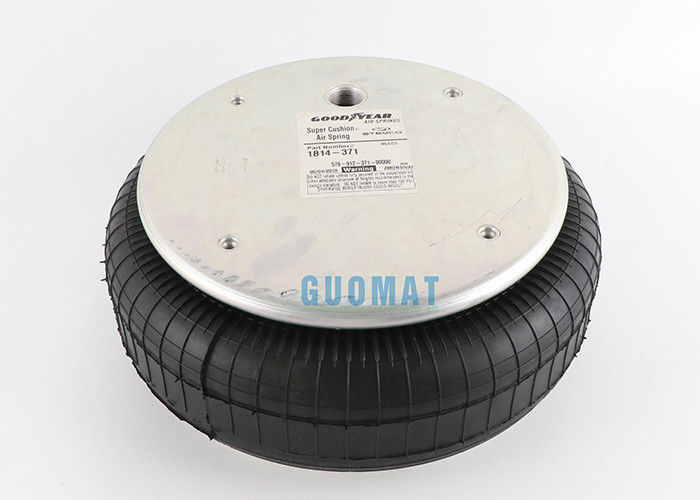

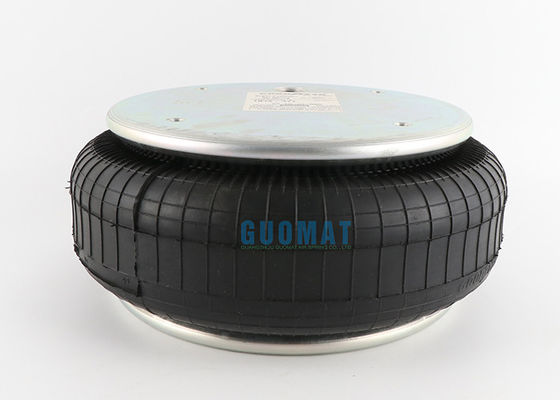

1B14-371 Goodyear Air Spring ze śrubami M8 wlotu powietrza 3/4 NPT 578912371

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Goodyear
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	1B14–371

Zapłata:

Minimalne zamówienie:	1 szt
Szczegóły pakowania:	mocne pudełko kartonowe lub zgodnie z potrzebami klientów
Czas dostawy:	2-8 dni roboczych
Zasady płatności:	T / T, Western Union, paypal lub inne
Możliwość Supply:	1000 sztuk / tydzień

Kontakt

Szczegółowy opis produktu

Materiał:	Gumowa stal	DOBRY ROK:	1B14–371
Gwarancja:	Rok	waga:	7,0 kg
Inne nazwy:	Wstrząs przemysłowy wibracjami powietrza	Możliwość nacisku:	0,2-0,8 M Pa
Mieszki gumowe:	578912371	Wlot powietrza:	1/4 N PTF
Podkreślić:	1B14-371 , 3 / 4 NPT Goodyear Air Spring , 578912371

1B14-371 Goodyear Industrial Air Spring z wlotem powietrza 3/4 NPT Śruby M8 Mieszek 578912371

1B14-371 Specyfikacje i dane techniczne Goodyear

Temperatura pracy: od 57 ° C do -54 ° C

Goodyear 1B14-371; 1B14 371;1B14371

Goodyear Bellows 578912371; 578912371; 578-91-2-371

Goodyear Bellows578-91-3-352

GÓRNY KORALIK PL ATE
ASA-92-8-285
DOLNY KORALIK PL ATE
ASA-92-6-085
ELASTYCZNY MEVBER
ASD-91-3-352

Krzyż nr: FS 530-14; FS53014; FS530-14

❶Nakrętka / ślepa nakrętka

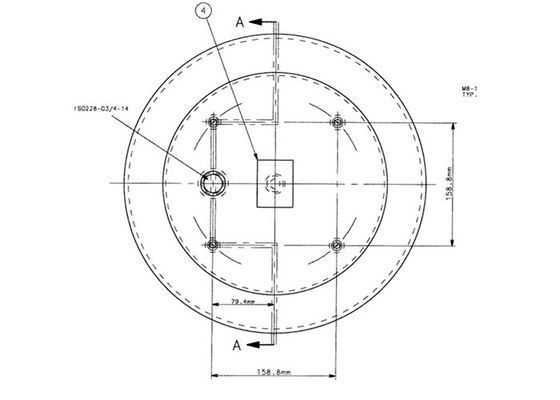

Śruba (nakrętka) płyty górnej pokrywy ząb: 4 szt X M8

Odległość od środka śruby górnej płyty pokrywy: 158,8 mm

Śruba (nakrętka) płyty dolnej pokrywy ząb: 4 szt X M8

Odległość od środka śruby dolnej płyty pokrywy: 158,8 mm

Odległość otworu gazowego między nakrętką 79,4 mm

❷ Otwór gazowy / wlot powietrza / złączka powietrza

Otwór gazowy / wlot powietrza: 3/4 N PTF

❸ Pokrywka

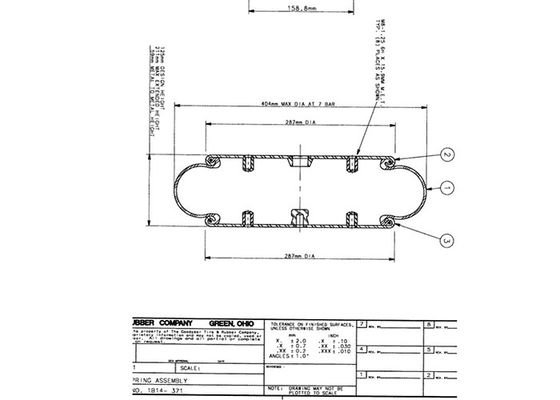

Średnica płyty górnej pokrywy (szerokość): 289 mm

Średnica płyty dolnej pokrywy (szerokość): 289 mm

❹Mieszki gumowe

Mieszek gumowy o średnicy naturalnej 380 mm

Maksymalna średnica mieszków gumowych: 406 mm

Mieszek gumowy naturalna wysokość: 120 mm

Skok roboczy: od MAX 160 mm do MIN 81 mm

❺ Blok zderzaka / Blok bufora

Bez bloku zderzaka

❻ Obręcz / Pierścień pasa

Z obręczą pasową: bez obręczy pasowej

Izolacja drgań - dynamiczna wartość charakterystyczna Wysokość projektowa H: zalecane 5,91 cala, minimum 4,72 cala
Ciśnienie p [psi]	40	60	80	100	120	Vol.V [cal 3]
Siła (obciążenie) [lbf]	3840	5800	7820	9830	11800	685
Współczynnik sprężystości [lbf / in.]	1980	2590	3280	4060	4630
Częstotliwość własna [Hz]	2.2	2.1	2.1	2.0	2.0

Zastosowania pneumatyczne - charakterystyka statyczna Siła F [lbf]
Ciśnienie p [psi]		40	60	80	100	120	Vol.V [cal 3]
Wysokość H [cale]	6.5	3340	5060	6840	8660	10500	740
	6.0	3760	5690	7650	9660	11600	690
	5.5	4140	6250	8380	10600	12700	650
	5.0	4450	6680	8960	11300	13500	610
	4.5	4720	7070	9460	11900	14300	560
	4.0	4940	7380	9870	12400	14900	510
	3.5	5120	7610	10200	12800	15300	450
	3.0	5260	7810	10500	13100	15700	380
	2.5	5350	7970	10700	13400	16000	300

Typy użytkowe pojedynczego siłownika zwojowego powietrza

Pojedynczy siłownik powietrza zwojowego
Wszystkie pomiary są w mm
Goodyear NIE.	Contitech NIE.	Min.Wysokość projektowa	Wymagane miejsce na instalację	Maks.Udar mózgu

1B14-371	FS 530-14	51	420	134

Opis Goodyear 1B14-371:

Tradycyjna metoda tłumienia złoża fluidalnego to głównie podkładka gumowa, wymagająca wyższej stalowej sprężyny.Jednak obie te metody pochłaniania wstrząsów nie spełniają potrzeb użytkownika końcowego.Jednak wprowadzenie z zagranicy „systemu izolacji miechów pneumatycznych” umożliwiło raczej izolację niż amortyzację.Dzięki unikalnemu sposobowi konwersji energii, wibracje energii mechanicznej w energię wewnętrzną, dzięki czemu 95% wibracji jest izolowanych, aby osiągnąć prawdziwy efekt izolacji.

Różne rodzaje złoża fluidalnego, w zależności od całkowitej masy złoża fluidalnego, aby wybrać odpowiednią nośność sprężyny pneumatycznej i złoża fluidalnego w zależności od długości, szerokości i wysokości konstrukcji określonej instalacji oraz wygodnej instalacji sprężyny pneumatycznej , ale również sprawia, że instalacja systemu izolacji jest znacznie łatwiejsza niż instalacja stalowej sprężyny.
Izolacja poduszki powietrznej, istnieją dwie metody kontroli.Jednym z nich jest grupa (zwykle 4 lub 6) uszczelnienia pojedynczego zaworu jednokierunkowego, jak opona samochodowa.

Zdjęcia pokazują, że informacje obejmują:

Dane techniczne

Izolacja drgań - dynamiczne wartości charakterystyczne

Zastosowanie pneumatyczne - statyczne wartości charakterystyczne
