| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | GUOMAT |
| Orzecznictwo: | ISO/TS16949:2009 |
| Numer modelu: | 1B70-7 |
| Minimalne zamówienie: | 1 SZT. |
|---|---|
| Szczegóły pakowania: | silny karton lub jak potrzebują klienci |
| Czas dostawy: | 2-8 dni roboczych |
| Zasady płatności: | T / T, Western Union, Paypal lub inni |
| Możliwość Supply: | 1000szt/tydzień |
| Materiał: | Gumowa stal | Contitech: | FS 70-7 |
|---|---|---|---|
| Gwarancja: | 1 rok | waga: | 1,5 KG |
| Inne nazwy: | Poduszka przemysłowa Air Vibration | Możliwość nacisku: | 0,2-0,8 M Pa |
| Wymiary opakowania: | 16 * 16 * 10 cm | break: | Neutralny |
| Dopasowanie powietrza: | G 1/4 | ||
| High Light: | zawirowany amortyzator pneumatyczny,powietrzne sprężyny pomocnicze |
||

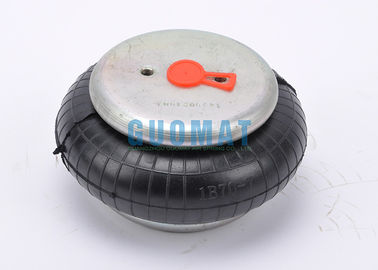

FS 70-7 CONTITECH Industrial Air Spring Phoenix SP1B05 do urządzeń podnoszących
GUOMAT: 1B70-7 Specyficzne parametry i specyfikacje:
Otwór na górną płytkę/szpilka: 3 sztuki
Otwór/szpilka górnej płyty: 2 sztukiXM8X1,25
Dolny otwór/szpilka: 2 sztukiXM8X1,25
Wlot powietrza: G1/4
Górna płyta pokrywy: 4,13 cala / 105 mm
Średnica dolnej pokrywy: 4,13 cala / 105 mm
Wysokość po złożeniu: 2,36 cala / 60 mm
Odległość od środka śruby górnej pokrywy: 1,75 cala / 44,5 mm
Odległość od środka śruby dolnej pokrywy: 1,75 cala / 44,5 mm
Mieszek gumowy Naturalna średnica: 150 mm
Mieszek gumowy MAX Średnica: Φ165 mm
Skok roboczy: MAX 110 mm do MIN 50 mm
Maksymalna wysokość: 4,33 cala / 110 mm
Minimalna wysokość: 1,97 cala / 50 mm
Producent oryginalnego sprzętu OEM:
| Referencje Numery |
| Feniks: SP 1 B 05 |
| Bosch : 822419002 |
| Festo: EB-165-65 |
| Weforma: WBE 200-E1 |
| Contitech: FS 70-7 |
| 1B70-7 Izolacja drgań — dynamiczne wartości charakterystyczne | |||||||
| Wysokość projektowa H: zalecana 90mm, minimum 70mm | |||||||
| Ciśnienie p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | objętość V [l] |
| Siła (obciążenie) [KN] | 2,7 | 3,7 | 4,7 | 5,7 | 6,6 | 7,7 | 9 |
| Współczynnik sprężystości [N/cm] | 1040 | 1270 | 1530 | 1770 | 2060 | 2325 | 9 |
| Częstotliwość drgań własnych [Hz] | 3.1 | 2,9 | 2,9 | 2,8 | 2,8 | 2,7 | 9 |
| 1B70-7 Aplikacja pneumatyczna - statyczne wartości charakterystyczne | |||||||
| Siła F [kN] | |||||||
| Ciśnienie p [bar] | 3 | 4 | 5 | 6 | 7 | 8 | Obj.[l] |
| Wysokość H [mm] 100 | 2.2 | 3.1 | 4 | 4,8 | 5,7 | 6,6 | 1 |
| 90 | 2,7 | 3,6 | 4,6 | 5,6 | 6,5 | 7,5 | 0,9 |
| 80 | 3.1 | 4.1 | 5.1 | 6,2 | 7,3 | 8,3 | 0,8 |
| 70 | 3.4 | 4,5 | 5,6 | 6,7 | 7,9 | 9 | 0,7 |
| 60 | 3,6 | 4,8 | 6 | 7,2 | 8.4 | 9,5 | 0,6 |
Jak poprawić odporność na zużycie gumowych poduszek powietrznych?
Dane szczegółowe resoru pneumatycznego 1B7070:
Szczegóły zdjęcia resoru pneumatycznego 1B7070:
