| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | GUOMAT |
| Orzecznictwo: | ISO/TS16949:2009 |
| Numer modelu: | 1B8X4 |
| Minimalne zamówienie: | 1 SZT. |
|---|---|
| Szczegóły pakowania: | silny karton lub jak potrzebują klienci |
| Czas dostawy: | 2-8 dni roboczych |
| Zasady płatności: | T / T, Western Union, Paypal lub inni |
| Możliwość Supply: | 1000szt/tydzień |
| Materiał: | Guma, żelazo | Contitech: | FS 120-10 |
|---|---|---|---|
| Gwarancja: | 12 miesięcy | waga: | 2,4 KG |
| Inna nazwa: | siłownik pneumatyczny do maszyny | Możliwość nacisku: | 0,2-0,8 M Pa |
| Wkręt: | 2X3 / 8-16UNC | Wlot powietrza: | 1/4 NPT |
| Ognisty kamień: | W01-358-7564 | ||
| High Light: | convoluted air spring,air helper springs |
||

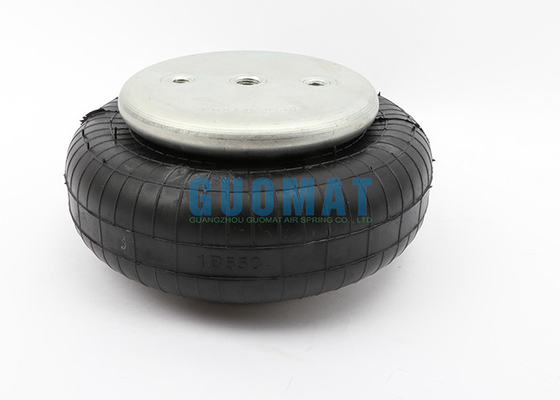

GUOMAT 1B8X4 Patrz Firestone W01-358-7564 i Goodyear 1B8-550 dla maszyny
Opis produktu1B8X4 Patrz W01-358-7564
Średnica płyty górnej pokrywy: 135 mm
Numer tłoka dolnego: no
Średnica płyty dolnej pokrywy: 135 mm
Odległość od środka śruby: 70 mm
Odległość otworu gazowego między nakrętką: 35 mm
Śruba (nakrętka) płytki górnej pokrywy ząb: 2 szt X3 / 8-16UNC
Śruba płyty dolnej pokrywy (nakrętka) ząb: 2 szt X3 / 8-16UNC
MAKS. Średnica miechów gumowych (maksymalna średnica): 230 mm
Mieszek gumowy o średnicy naturalnej 210 mm
Skok roboczy: od MAX 140 mm do MIN 50 mm
Wysokość po złożeniu: 50 mm
Otwór gazowy / wlot powietrza: 1 / 4NPTF
| Rodzaje | [Inne typy] Poduszka powietrzna | Uchwyt do regulacji wysokości | Nie |
| Szerokość W (mm) | 221 | Zakres obciążenia (kN) | 12,501〜16.000 |
| Dopuszczalne obciążenie (kN) | 13.1 | Długość gwintu L1 (mm) | - |
| Wysokość korpusu h (mm) | 134 | Gwint nominalny M (mm) | 10 |
| własność | Wydajność standardowa / odporna na wstrząsy | Metoda instalacji | 2 |
| Port zasilania powietrzem | 1/4 | Ze zderzakami lub bez | Nie |
| Dyrektywa RoHS | 10 | - | - |
Dane techniczne1B8X4 Patrz W01-358-7564
GUOMAT: 1B8X4
Producent oryginalnego wyposażenia OEM: FS 120-10 CI
WLOT POWIETRZA 1/4 NPT:
Firestone: W01-358-7564
Goodyear: 1B8-550
Contitech: FS120-10
Opis1B8X4 Patrz W01-358-7564
Nr zamówienia zespołu
Mieszek dwuskładnikowy typu 116
Nakrętki zaślepiające 1/4 NPT: W01-358-7564 ； W01 358 7564 ； W013587564
Nakrętki zaślepiające 3/4 NPT: W01-358-7561 ； W01 358 7561 ； W013587561
Stalowe pierścienie z łbem stożkowym, śruby 19/4, nakrętki, podkładki: W01-358-7568 ； W01 358 7568 ； W013587568
Nakrętki zaślepiające z zamontowanym zaworem zbiornika 1/4 W01-A72-7518 ； W01 A72 7518 ； W01A727518
Tylko mieszki gumowe: W01-358-0133 ； W01 358 0133 ； W013580133
Wysokie miechy typu 117
Nakrętki zaślepiające 1/4 NPT: W01-358-7600 ； W01 358 7600 ； W013587600
Nakrętki zaślepiające 3/4 NPT: W01-358-7602 ； W01 358 7602 ； W013587602
Stalowe pierścienie z łbem stożkowym, śruby o wytrzymałości 13/4, nakrętki, podkładki: W01-358-7606 ； W01 358 7606 ； W013587606
1B8X4 Patrz W01-358-7564ZASTOSOWANIE PNEUMATYCZNE - WARTOŚCI CHARAKTERYSTYCZNE STATYCZNE
| Siła F [lbf] | |||||
| Ciśnienie p [psi] | 40 | 60 | 80 | 100 | Vol.V [in.³] |
| H 4,50 cala / 114,3 mm | 728 | 1130 | 1570 | 1970 | 110 |
| H 4,00 cala 101,6 mm | 905 | 1400 | 1940 | 2390 | 100 |
| H 3,50 cala / 88,9 mm | 1050 | 1610 | 2240 | 2740 | 90 |
| H 3,00 cala / 76,2 mm | 1170 | 1770 | 2450 | 3020 | 75 |
| H 2,50 cala / 63,5 mm | 1270 | 1900 | 2630 | 3260 | 57 |
IZOLACJA WIBRACJI - CHARAKTERYSTYKA DYNAMICZNA
| Ciśnienie p [psi] | 40 | 60 | 80 | 100 | 120 | Vol.V [in.³] | |
| Siła (obciążenie) F [lbf] | 801 | 1,240 | 1700 | 2,130 | 2,530 | 110 | |
| Współczynnik sprężystości c [funty / cal] | 709 | 949 | 1,190 | 1,430 | 1,670 | 110 | |
| Częstotliwość drgań własnych f0 [Hz] | 2.9 | 2.8 | 2.7 | 2.6 | 2.6 | 110 | |
| Wysokość projektowa H: zalecane 4,33 cala, minimum 3,54 cala | |||||||
DANE ZAMÓWIENIA ZAKUPU
| Rodzaj | Wlot powietrza | Numer zamówienia. | |
| z karbowanymi płytkami |
1/4 NPT 0 cali mimośrodowy |
||
| 57991256700090 | 20810735 | Y | C 1B8-560 | C 1B8-560 |
| 57991256800091 | 20810607 | Y | P 1B8-560 | P 1B8-560 |
| 57991256900091 | 20811403 | Y | P 1B8-550 | P 1B8-550 |
| 57991257000090 | 20811604 | Y | C 1B8-562 | C 1B8-562 |
| 57991257100090 | 20811605 | Y | C 1B8-564 | C 1B8-564 |
| 57991257200090 | 20811606 | Y | C 1B8-850 | C 1B8-850 |
| 57991262700090 | 20806174 | Y | C 1B8-550 | C 1B8-550 |
| 1B5-800 | 20469101 | N | 1B5-800 | 1B5-800 |
| 57991280000019 | 20095537 | Y | ENIDINE YI-1B5-800 | ENIDINE YI-1B5-800 |
| 57991280100000 | 20607917 | Y | GOODYEAR 1B5-801 | GOODYEAR 1B5-801 |
| 57991280100019 | 20095538 | Y | ENIDINE YI-1B5-801 | ENIDINE YI-1B5-801 |
| 1B5-810 | 20254245 | N | 1B5-810 | 1B5-810 |
| 57991281000019 | 20095539 | Y | ENIDINE YI-1B5-810 | ENIDINE YI-1B5-810 |
| 57991282000019 | 20095540 | Y | ENIDINE YI-1B5-820 | ENIDINE YI-1B5-820 |
| 57991282100019 | 20224307 | Y | ENIDINE YI-1B5-821 | ENIDINE YI-1B5-821 |
| 57991283100019 | 20095541 | Y | ENIDINE YI-1B6-831 | ENIDINE YI-1B6-831 |
| 1B6-833 | 20263189 | N | 1B6-833 | 1B6-833 |
| 57991283300019 | 20095542 | Y | ENIDINE YI-1B6-833 | ENIDINE YI-1B6-833 |
| 57991283400090 | 20806000 | Y | C 1B6-833 | C 1B6-833 |
| 1B6-835 | 20488587 | N | 1B6-835 | 1B6-835 |
| 57991283500019 | 20117074 | Y | ENIDINE YI-1B6-835 | ENIDINE YI-1B6-835 |
| 1B7-840 | 20680822 | N | 1B7-840 | 1B7-840 |
| 57991284000019 | 20095543 | Y | ENIDINE YI-1B7-840 | ENIDINE YI-1B7-840 |
| 57991285000000 | 20384830 | Y | 1B8-850 | 1B8-850 |
| 57991285000019 | 20095544 | Y | ENIDINE YI-1B8-850 | ENIDINE YI-1B8-850 |
| 57991286000019 | 20117076 | Y | ENIDINE YI-1B8-860 | ENIDINE YI-1B8-860 |
