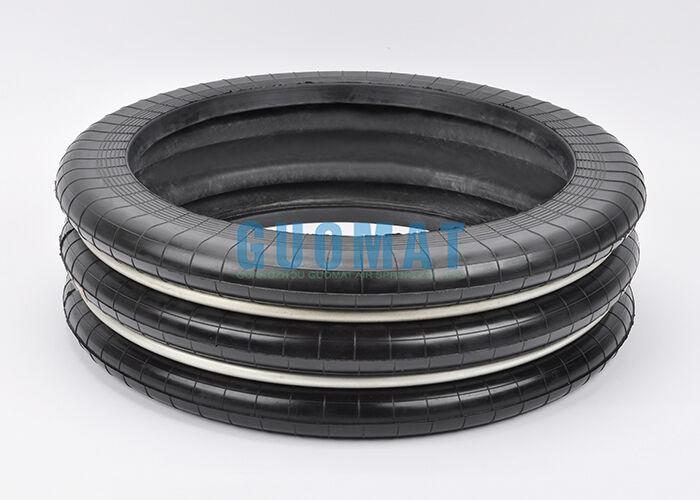

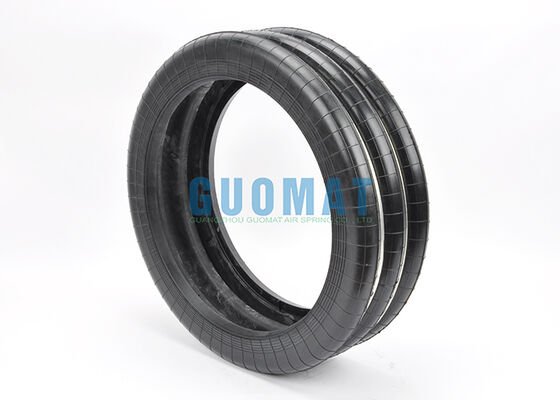

S-500-3R Trzykrotny zawieszony wioskowiec powietrzny YOKOHAMA izolator wibracyjny z stalowym pierścieniem talii

Szczegóły Produktu:

Miejsce pochodzenia:	Guangdong, Chiny
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	F-500-3

Zapłata:

Minimalne zamówienie:	6szt
Cena:	negocjowalne
Szczegóły pakowania:	Mocne pudełko kartonowe lub według potrzeb klientów
Czas dostawy:	2-8 dni roboczych
Zasady płatności:	L/C, D/A, D/P, T/T
Możliwość Supply:	1000 sztuk/tydzień

Kontakt

Szczegółowy opis produktu

Typ amortyzatora:	Wypełniony gazem	OEM:	Do przyjęcia
Pakiet:	Mocne kartony	Przedmiot:	Gumowa sprężyna powietrzna
Zakres temperatur:	-40 ℃ + 70 ℃	Typ mieszków:	Potrójnie zawiłe
Gwarancja fabryczna:	12 miesięcy	Kolor:	czarny
Podkreślić:	Yokohamskiej trójkątnej sprężyny powietrznej , z gumy sprężynowej z pierścieniem stalowym , sprężyna powietrzna izolacji drgań

Sprężyna pneumatyczna S-500-3R z potrójnym miechem YOKOHAMA Tłumik Wibracji z pierścieniem stalowym

Przegląd produktu

GUOMAT NR.: F-500-3
Numer referencyjny zamiennika: YOKOHAMA S-500-3R
Typ: Sprężyna pneumatyczna z potrójnym miechem
Średnica nominalna: 500 mm
Zastosowanie: Prasy krawędziowe i urządzenia do tłoczenia
Materiał: Wysokiej jakości guma ze wzmocnioną tkaniną
Struktura: Mieszki gumowe z pierścieniem stalowym
Funkcje: Izolacja drgań, amortyzacja, podnoszenie i opuszczanie
Nadaje się do: Maszyny przemysłowe i zastosowania ciężkie

Specyfikacje techniczne

Parametr	Wartość
Wysokość projektowa (mm)	160
Maksymalna wysokość (mm)	270
Minimalna wysokość (mm)	90
Typowa maksymalna podróż (mm)	±68
Maksymalna średnica zewnętrzna po ściśnięciu (mm)	560
Powierzchnia efektywna (cm²)	1965
Objętość (L)	30.3
Obciążenie (KN)	96.3
Dynamiczna stała sprężystości (n/mm)	1255
Maksymalna częstotliwość wewnętrzna (Hz)	1.8
Maksymalne ciśnienie wewnętrzne (MPa)	0.69
Ciśnienie awaryjne wewnętrzne (MPa)	3.9-4.9

Instrukcja montażu poduszki pneumatycznej do prasy krawędziowej

Przygotuj obszar instalacji: Zatrzymaj prasę krawędziową i całkowicie uwolnij ciśnienie powietrza z istniejącego systemu. Upewnij się, że maszyna jest bezpiecznie podparta przed demontażem starej sprężyny pneumatycznej.
Zdemontuj starą sprężynę pneumatyczną: Odłącz linię zasilania powietrzem i usuń śruby mocujące lub elementy mocujące. Sprawdź powierzchnie montażowe pod kątem uszkodzeń, brudu lub deformacji.
Sprawdź nową sprężynę pneumatyczną: Potwierdź, że GUOMAT F-500-3 odpowiada wymaganym wymiarom i konfiguracji montażu. Sprawdź mieszki gumowe, pierścień stalowy, wlot powietrza i elementy montażowe pod kątem widocznych uszkodzeń.
Umieść sprężynę pneumatyczną: Umieść sprężynę pneumatyczną pionowo między wyznaczonymi powierzchniami montażowymi. Upewnij się, że mieszki są wyśrodkowane, a pierścień stalowy jest prawidłowo umieszczony.
Podłącz zasilanie powietrzem: Bezpiecznie podłącz złączkę powietrza i linię powietrza. Użyj zalecanego ciśnienia powietrza i upewnij się, że nie ma wycieków.
Napełniaj stopniowo: Powoli dostarczaj sprężone powietrze i pozwól sprężynie pneumatycznej rozwinąć się do pozycji roboczej. Unikaj nagłego napełniania lub przekraczania zalecanego przez producenta ciśnienia.
Sprawdź wyrównanie i prześwity: Uruchom prasę krawędziową z niską prędkością w kontrolowanym cyklu testowym. Sprawdź, czy sprężyna pneumatyczna pozostaje wyśrodkowana i nie ociera się o otaczające elementy.
Kontrola końcowa: Sprawdź ciśnienie powietrza, śruby mocujące, wycieki powietrza, ruch maszyny i skuteczność izolacji drgań przed powrotem do normalnej pracy.

Uwaga dotycząca instalacji: Potwierdź prawidłową wysokość roboczą, ciśnienie powietrza, nośność i wymiary montażowe zgodnie z konkretnym projektem prasy krawędziowej i warunkami pracy.

Dlaczego wybrać GUOMAT F-500-3?

Sprężyny pneumatyczne GUOMAT są produkowane z użyciem wzmocnionych materiałów gumowych i elementów metalowych, aby zapewnić niezawodne działanie w zastosowaniach przemysłowych. Model F-500-3 oferuje praktyczne rozwiązanie zamienne dla YOKOHAMA S-500-3R i może być dostarczany do standardowych zamienników lub niestandardowych wymagań przemysłowych.

Obsługujemy wymagania OEM, zamienne i niestandardowe sprężyn pneumatycznych, w tym specyfikacje wymiarowe i połączeniowe.
