FD 1710-25 RS Pneumatyczna gumowa poduszka powietrzna podwójnie zawieszona z pierścieniami

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	2H7203

Zapłata:

Minimalne zamówienie:	6szt
Cena:	negocjowalne
Szczegóły pakowania:	Mocne pudełko kartonowe lub według potrzeb klientów
Czas dostawy:	3-7 dni roboczych
Zasady płatności:	L/C, D/A, D/P, T/T
Możliwość Supply:	1000 sztuk/tydzień

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Gumowa sprężyna powietrzna	Status:	Zupełnie nowy
Zakres temperatur:	-40°C do +70°C	Aplikacja:	Dla Maszyny Przemysłowej
Contitech:	FD 1710-25 RS	Typ:	Podwójny typ zwinięty
Śruby:	24sztx3/8-24UNF	Gwarancja:	1 rok
Podkreślić:	Wydrukowane z materiałów objętych pozycją 8511 , Dwukrotnie zakręcone zęby powietrzne , Sprężyna powietrzna z pierścieniami koralicznymi

FD 1710-25 RS Pneumatyczna poduszka gumowa z podwójnym miechem pneumatycznym z pierścieniami

Pneumatyczna poduszka gumowa GUOMAT 2H520217 to wytrzymała poduszka pneumatyczna z podwójnym miechem, przeznaczona do przemysłowych zastosowań pneumatycznych, izolacji drgań, amortyzacji wstrząsów i podnoszenia.

Specyfikacja produktu

Numer części GUOMAT: 2H520217
Typ: Poduszka pneumatyczna z podwójnym miechem
Gwarancja: 1 rok
Materiał: Guma i stal

Odpowiadające numery OEM

CONTITECH FD1710-25

CONTITECH FD 1710-25

CONTITECH FD1710-25 RS

CONTITECH FD 1710-25 RS

FIRESTONE STYLE 29

FIRESTONE W01-358-7203

FIRESTONE W01 358 7203

FIRESTONE W013587203

Wymiary techniczne

Średnica kołnierza	20,35 cala / 516,89 mm
Maksymalna średnica zewnętrzna	22,75 cala / 577,85 mm
Śruby	24 szt. x 3/8-24 UNF
Rozstaw osi śrub	19,0 cala / 482,6 mm
Maksymalna wysokość	13,2 cala / 335,28 mm
Minimalna wysokość	3,3 cala / 83,82 mm

Dane wydajności - Charakterystyka ciśnienia vs obciążenia

Ciśnienie (psi)	40	60	80	100	120	Objętość V (cale sześcienne)
Siła (obciążenie) (lbs)	10580	15860	21150	26440	31730	2820
Stała sprężystości (lbs/in)	2814	4027	5266	6299	7417
Częstotliwość naturalna (Hz)	1,6	1,6	1,6	1,5	1,5

Wysokość vs charakterystyka obciążenia

Ciśnienie (psi)	20	40	60	80	100	120	Objętość (cale sześcienne)
Wysokość H 10"	5020	10040	15050	20070	25090	30110	2943
Wysokość H 8"	5920	11840	17760	23680	29600	35520	2407
Wysokość H 6"	6490	12990	19480	25970	32460	38960	1781
Wysokość H 4"	7010	14020	21020	28030	35040	42050	1076

Wytyczne dotyczące instalacji i wyboru

Przed wymianą istniejącej przemysłowej poduszki pneumatycznej należy zweryfikować następujące specyfikacje:

Oryginalny numer części i model poduszki pneumatycznej
Całkowita wysokość i maksymalna/minimalna wysokość robocza
Maksymalna średnica zewnętrzna
Rozmiar śrub mocujących i rozstaw otworów
Konfiguracja wlotu powietrza
Wymagane ciśnienie robocze
Dostępny skok
Maksymalne obciążenie robocze
Przestrzeń instalacyjna i otaczające elementy

Nie przekraczać zalecanego przez producenta ciśnienia ani ograniczeń skoku. W razie potrzeby należy stosować odpowiednie mechaniczne ograniczniki ruchu, aby zapobiec nadmiernemu rozciągnięciu lub ściśnięciu.

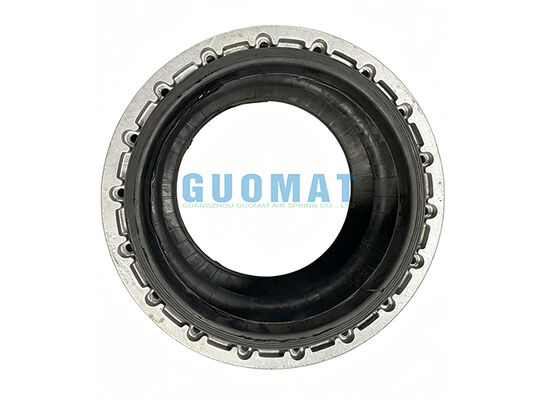

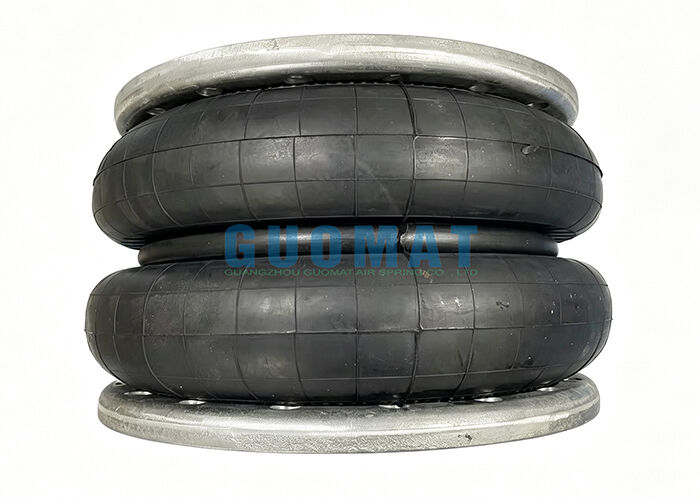

Zdjęcia produktu
