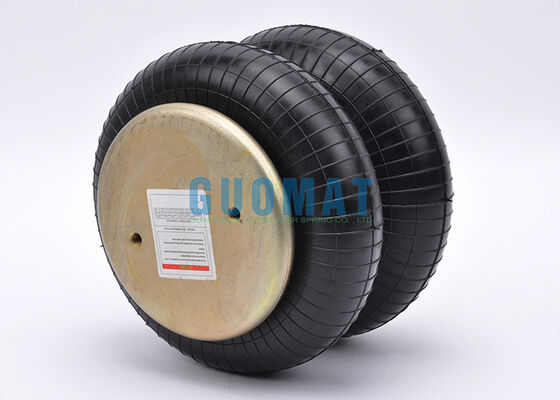

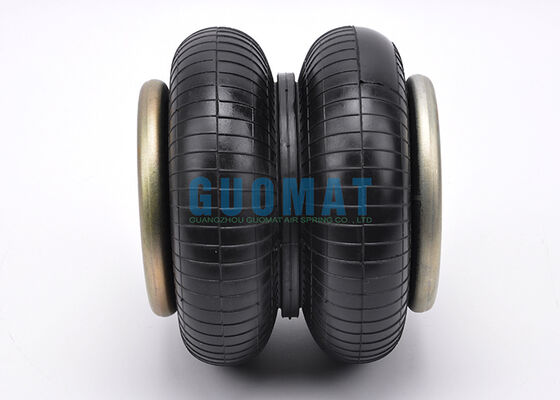

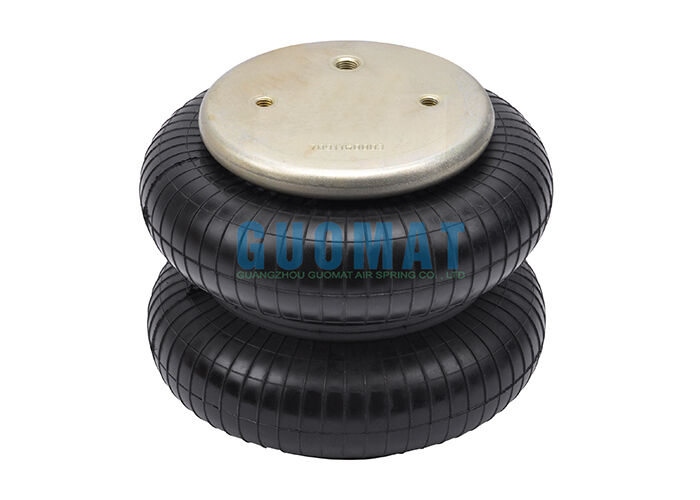

Poduszki pneumatyczne Weforma WBZ 400-E1 typu podwójnie zwiniętego z króćcem pneumatycznym G3/4, sprężyna pneumatyczna gumowa

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	2B6910

Zapłata:

Minimalne zamówienie:	6szt
Cena:	US$59.9-69.9/PC
Szczegóły pakowania:	Mocne pudełko kartonowe lub według potrzeb klientów
Czas dostawy:	3-7 dni roboczych
Zasady płatności:	L/C, D/A, D/P, T/T, Western Union
Możliwość Supply:	1000 sztuk/tydzień

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	gumowe miotacze powietrza	Zamiar:	Do wymiany/naprawy
Okres gwarancji:	12 miesięcy	Złożone:	2
Struktura:	Podwójny splot	Pakiet:	Brązowe pudełko kartonowe
Zderzaki:	W/o zderzaki	Typ:	Element zawieszenia pneumatycznego
Podkreślić:	Podwójnie zwinięta sprężyna pneumatyczna Weforma , Gumowa sprężyna z króćcem pneumatycznym G3/4 , Poduszki pneumatyczne WBZ 400-E1

WBZ 400-E1 Weforma Podwójnie zwinięte worki powietrzne typu G3/4

Wysokiej wydajności sprężyna powietrzna z gumy przeznaczona do zastosowań w maszynach przemysłowych, o podwójnej konstrukcji zawieszonej i urządzeniach powietrznych G3/4.

Specyfikacja produktu

Rodzaj	Gumowa sprężyna powietrzna
Marka	GUOMAT
Model nr.	2B6910
Gwarancja	12 miesięcy
Materiał	Kauczuk i stal
Kolor	Czarne
Zastosowanie	Do maszyn przemysłowych
Inne nazwy	Przemysłowe worki sprężynowe

Kompatybilne numery części

WEFORMA WBZ400
WEFORMA WBZ 400
WEFORMA WBZ400-E1
WEFORMA WBZ 400-E1
WEFORMA WBZ400-E1 G3/4
WEFORMA WBZ 400-E1 G3/4

Specyfikacje techniczne

Średnica płyty pokrywczej	161 mm
Węzeł z przędzą	8M
Odległość środkowa pomiędzy otworami z nitkami	89 mm
Otwór powietrzny	G3/4
Odległość środkowa pomiędzy otworem powietrza a otworem z przędzą	44.5 mm
Maksymalna wysokość	275 mm
Minimalna wysokość	75 mm
Maksymalna średnica zewnętrzna	250 mm

Ciśnienie minimalne	0 bar
Siła zwrotna do minimalnej wysokości	≤ 200N
Masa całkowita z zaciskanymi płytami	30,0 kg

Wykorzystanie pneumatyczne - wartości właściwości statycznych

Wysokość H (mm)	Siła F (((kN) Ciśnienie P (bar)							Wielkość (I)
Wysokość H (mm)	3	4	5	6	7	8		Wielkość (I)
230	4.1	5.6	7.2	8.8	10.1	12.0	5.8
200	5.7	7.7	9.6	11.6	13.5	15.6	5.3
170	7.2	9.4	11.7	14.2	16.5	18.9	4.6
140	8.4	10.9	13.7	16.4	19.0	21.5	3.9
110	9.4	12.4	15.4	18.3	21.3	24.1	3.0
80	10.3	13.4	16.9	19.7	23.0	25.8	2.1

Przewodnik do instalacji sprężyny powietrznej

Odpowiednia instalacja jest niezbędna do zapewnienia bezpieczeństwa, wydajności i trwałości sprężyny powietrznej.lub zastosowań maszynowych, prawidłowa instalacja umożliwia płynne i niezawodne działanie sprężyny powietrznej.

Kroki do instalacji

Sprawdź sprężarkę przed instalacją:Przed zainstalowaniem należy sprawdzić sprężyny powietrzne pod kątem uszkodzeń, pęknięć lub deformacji oraz sprawdzić, czy model, rozmiar i specyfikacje montażu sprężyny powietrznej odpowiadają wymaganiom wyposażenia.
Usunąć stare źródło powietrza:Przed usunięciem starej sprężyny powietrznej należy uwolnić cały ciśnienie powietrza z układu.
Zainstaluj nową sprężarkę powietrzną:Wprowadź nową sprężarkę powietrzną w odpowiednią pozycję i przymocuj wszystkie śruby, wyposażenie i urządzenia montażowe.
Podłącz zasilacz powietrza:Powoli dodaj ciśnienie powietrza i upewnij się, że sprężyna powietrzna rozszerza się równomiernie.
Badanie po instalacji:Po zainstalowaniu sprawdź wysokość sprężyny, ciśnienie i ogólną pracę.
