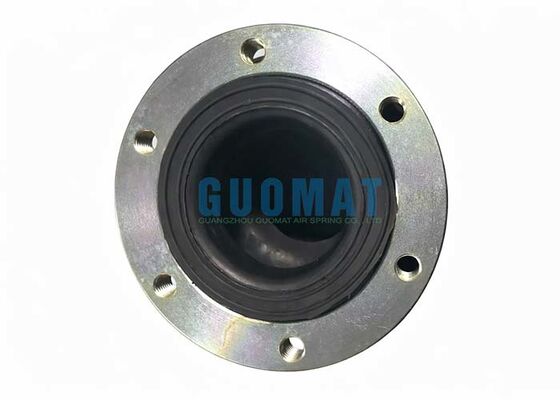

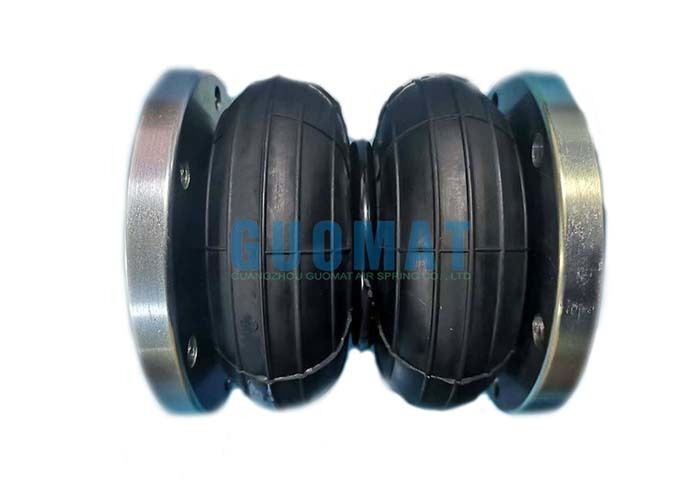

2H160166 Podwójna zwijana przemysłowa poduszka pneumatyczna 108mm skok amortyzatora pneumatycznego

Szczegóły Produktu:

Miejsce pochodzenia:	Guangdong, Chiny
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949:2009
Numer modelu:	2H160166

Zapłata:

Minimalne zamówienie:	6szt
Cena:	$99.9-159.9/pc
Szczegóły pakowania:	Mocne pudełko kartonowe lub według potrzeb klientów
Czas dostawy:	2-8 dni roboczych
Zasady płatności:	T/T, Western Union, L/C
Możliwość Supply:	1000 sztuk/tydzień

Kontakt

Szczegółowy opis produktu

Tworzywo:	Guma + stal	Aplikacja:	Sprzęt Przemysłowy
Próbka:	Dostępny	Pakiet Transportowy:	Kartony
Działanie:	Wypełniony gazem	Guomat:	2H160166
Podkreślić:	Podwójnie zawieszone sprężyny powietrzne przemysłowe , Amortyzator pneumatyczny o skoku 108mm , Przemysłowa poduszka pneumatyczna z gwarancją

2H160166 Podwójny Falisty Przemysłowy Poduszka Powietrzna Skok 108mm Amortyzator Zawieszenia

Przegląd Produktu

Poduszka powietrzna 2H160166 posiada podwójną falistą (typ 2H) konstrukcję, zapewniającą większą nośność i lepszą stabilność pionową w porównaniu do konstrukcji z pojedynczym falowaniem. Wykorzystując sprężone powietrze jako medium elastyczne, zapewnia płynny ruch, skuteczną izolację drgań i regulowaną sztywność do różnych zastosowań przemysłowych.

Specyfikacje Techniczne

Średnica kołnierza górnego	160mm
Otwory gwintowane górne	6szt XM10
Rozstaw osiowy otworów gwintowanych górnych	135mm
Średnica kołnierza dolnego	146mm
Otwory gwintowane dolne	6szt XM10
Rozstaw osiowy otworów gwintowanych dolnych	135mm
Maksymalna średnica zewnętrzna	175mm
Wysokość naturalna	166mm
Wysokość minimalna	82mm
Wysokość maksymalna	190mm
Skok	108mm

Dane dotyczące nośności i wydajności

Wysokość montażu (mm)	Nośność przy ciśnieniu napełniania (MPa)							Objętość przy 0,7 MPa (dm³)
	0,2 MPa	0,3 MPa	0,4 MPa	0,5 MPa	0,6 MPa	0,7 MPa	0,8 MPa
82	364	538	713	892	1071	1251	1430	0,86
116	262	397	537	674	815	950	1095	1,27
150	190	290	391	490	597	700	802	1,64
166	149	237	325	413	502	593	684	1,77
190	76	128	180	233	287	342	398	1,92
201	23	55	83	111	148	183	220	1,95

Sztywność i częstotliwość przy wysokości projektowej
Ciśnienie napełniania (MPa)	0,2	0,3	0,4	0,5	0,6	0,7	0,8
Sztywność pionowa (kg/cm)	39	54	72	89	107	125	138
Częstotliwość naturalna (Hz)	2,56	2,4	2,35	2,33	2,31	2,3	2,25
Częstotliwość naturalna (cpm)	154	144	141	140	139	138	135

Kluczowe cechy

Podwójna falista konstrukcja o dużej nośności: Dwustopniowa struktura miecha zwiększa efektywną objętość powietrza i zapewnia lepszą zdolność przenoszenia obciążeń przy zachowaniu kompaktowej wysokości montażu.
108 mm efektywnego skoku: Zapewnia wystarczający ruch pionowy do absorpcji drgań, poziomowania maszyn i liniowego działania o krótkim skoku.
Wytrzymałe wzmocnione miechy gumowe: Wykonane z wielowarstwowego elastomeru wzmocnionego kordem, aby zapewnić odporność na zmęczenie, pękanie i cykle ciśnieniowe.
Regulowana sztywność i wysokość: Ciśnienie powietrza można regulować, aby precyzyjnie dostosować podparcie obciążenia, wydajność izolacji drgań i wysokość roboczą.
Bezobsługowa praca: W przeciwieństwie do sprężyn mechanicznych, poduszki powietrzne wymagają minimalnej konserwacji i zapewniają dłuższą żywotność w odpowiednich warunkach pracy.

Rysunek produktu
