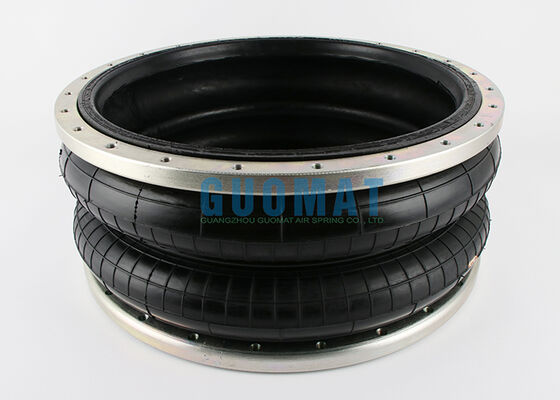

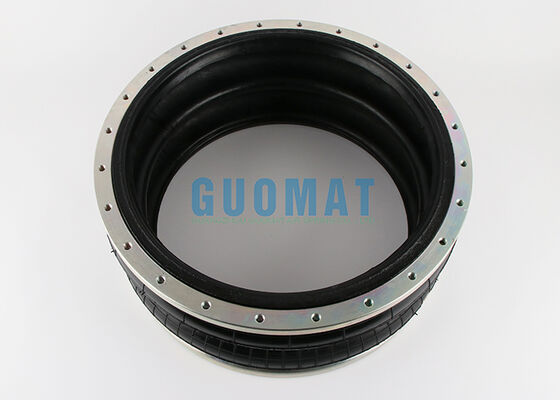

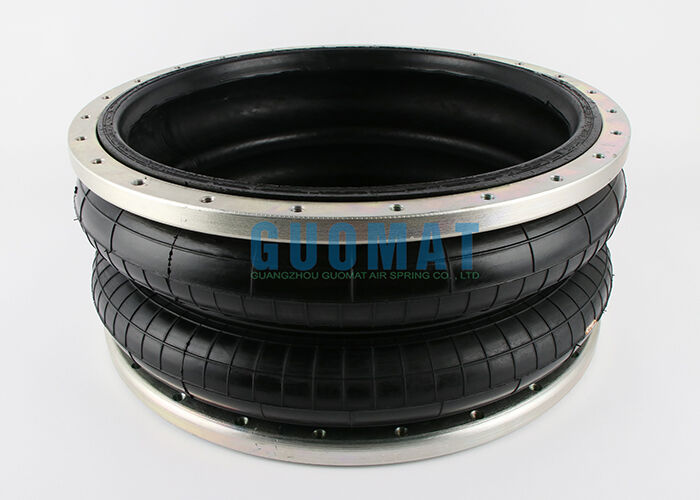

W01-358-7203 Przemysłowy aktuator powietrza Firestone Style 29 Gumowe wioski powietrzne

Szczegóły Produktu:

Miejsce pochodzenia:	Guangdong, Chiny
Nazwa handlowa:	GUOMAT
Orzecznictwo:	ISO/TS16949, ISO9001
Numer modelu:	2H520217

Zapłata:

Minimalne zamówienie:	1
Cena:	$199.9-$299.9/PC
Szczegóły pakowania:	Mocne pudełko kartonowe lub jako wymagania klientów
Czas dostawy:	5-8 dni roboczych
Zasady płatności:	L/C, D/A, D/P, Western Union
Możliwość Supply:	1000 sztuk/tydzień

Kontakt

Szczegółowy opis produktu

Funkcjonować:	Zmniejszyć wibrację	MOQ:	4szt
Typ:	Typ połączenia kołnierzowego	OEM:	Firestone W01-358-7203
Kolor:	Czarny	Kształt:	Podwójnie zwinięta sprężyna pneumatyczna
Gwarancja:	12 miesięcy	Jakość:	Dobra jakość
Podkreślić:	Przemysłowe gumowe wiosny powietrzne , Wykonawca powietrza typu Firestone 29 , Przemysłowa poduszka pneumatyczna z gwarancją

W01-358-7203 Przemysłowy aktuator powietrza Firestone Style 29 Gumowe wioski powietrzne

Przegląd produktu

Specyfikacja	Szczegóły
Marka	GUOMAT
Model	2H520217
Materiał	Kauczuk i stal wzmocniona: Komponenty gumowe zapewniają doskonałą elastyczność i odporność na zmęczenie; elementy metalowe są odporne na rdzewinę dla długiej żywotności.
Rodzaj konstrukcji	Dwukrotnie zakręcone
Gwarancja	1 rok: Zapewniamy solidną gwarancję jakości produktu.
Opakowanie	Standardowe brązowe pudełko kartonowe: zapewnia dobrą ochronę produktu podczas transportu; czysty opakowanie.
Minimalna ilość zamówienia	4 sztuki

Numery części zamiennych Firestone

Producent: FIRESTONE

W01-358-7203

W01 358 7203

W013587203

Specyfikacje montażu i wymiarów

Interfejs montażu

Średnica paska: 20,36 cali - określa ogólną szerokość powierzchni uszczelniającej i powierzchni kontaktowej.
Wzorzec śrutu (średnica koła śrutu): 19,00 cali - określa okrągłe układy śrub montażowych do wyrównania.
Konfiguracja śrutu: 24 jednostki śrutu 3/8-24 UNF - wskazuje ilość i standardowy rodzaj śrutu do bezpiecznego mocowania.

Obszar i zakres operacyjny

Maksymalna średnica obudowy: 22,7 cala - największa szerokość zewnętrzna, ważna dla wolności przestrzennej podczas instalacji.
Wysokość nominalna: 9,5 cali - wysokość odniesienia w standardowych warunkach montażu.
Przedział używalnego uderzenia: od 3,3 do 13,0 cali - zatwierdzone przesunięcie pionowe między pozycjami w pełni skompresowanymi a w pełni rozciągniętymi.

Procedura instalacji

Krok	Kluczowa operacja	Punkty techniczne i ilustracje
1Pozycjonowanie.	Położenie sprężyny powietrznej między górnym uchwytem matrycy i górną płytą ramy prasowej w wyznaczonym miejscu montażu.	Wymóg wyrównania: centralna oś sprężyny musi być wyrównana z linią środkową prasy, z dopuszczalnym odchyleniem ≤ 0,2°. Na rysunku powinny być wskazane punkty pomiaru.
2. Bolt Wstępne zaciskanie	Wprowadzenie śrub (np. 24 sztuk klasy 8.8 lub wyższej) przez otwory sprężynowe (np. 24×φ9.5 mm) i do otworów nawiniętych ramy.	Sekwencja zaciskania: wykonuj wzorzec diagonalny w dwóch etapach (najpierw 50% momentu obrotowego, następnie 100% momentu obrotowego końcowego).Proponowany moment obrotowy wynosi 28-32 N*m).
3Połączenie pneumatyczne	Połączyć przewód napływu powietrza fabrycznego z wlotem sprężyny za pośrednictwem regulatorów filtrów.	Ustawienie ciśnienia: ciśnienie początkowe należy ustawić na poziomie 50% nominalnego ciśnienia roboczego (np. jeśli ciśnienie robocze wynosi 8 barów, należy zacząć od 4 barów), a następnie dopasować do obciążenia.
4. Kalibracja uderzenia	Przejście prasy ręcznie i pomiar rzeczywistego zakresu rozszerzenia/sprężenia sprężyny.	Ochrona przed uderzeniami: upewnij się, że uderzenie sprężyny zawsze pozostaje w określonym zakresie (np. 3,3-13 cali).
5. Weryfikacja pieczęci	Ciśnienie sprężyny do 1,2 razy większe niż ciśnienie robocze i trzymać przez 15 minut.	Metoda badań przecieku: na powierzchnię sprzężenia płaszczyzny nakłada się roztwór mydłowy. Sprawdza się, czy nie powstają ciągłe bąbelki. Dopuszczalny spadek ciśnienia ≤ 0,1 bara/min.
6. Badanie obciążenia	Wykonuje się ciągłe pieczętowanie przy użyciu standardowych płyt testowych i monitoruje reakcję dynamiczną sprężyny.	Kryterium wydajności: sprężyna powinna utrzymywać kompresję liniową podczas pracy bez nieprawidłowych wibracji lub odchyleń.
