| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | GUOMAT |
| Orzecznictwo: | ISO/TS16949:2009 |
| Numer modelu: | 1B1209-G3/4 |
| Minimalne zamówienie: | 6 SZT |
|---|---|
| Cena: | $49.9-59.9/pc |
| Szczegóły pakowania: | Mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
| Czas dostawy: | 2-8 dni roboczych |
| Zasady płatności: | T/T, Western Union, L/C |
| Możliwość Supply: | 1000szt./tydzień |
| Nazwa modelu: | Gumowe miechy pneumatyczne do maszyn przemysłowych | Gwarancja: | 12 miesięcy |
|---|---|---|---|
| Tworzywo: | Guma + stal | Pakiet: | Standardowe pakowanie lub dostosowane |
| Średni: | Sprężone powietrze | Numer Ognistego Kamienia: | W01-M58-6165 |
| Festo: | EB-215-80 | Udar: | 50mm-115mm |
| Podkreślić: | Mieszek pneumatyczny Contitech Rubber,Mieszek pneumatyczny gumowy wypełniony gazem |
||

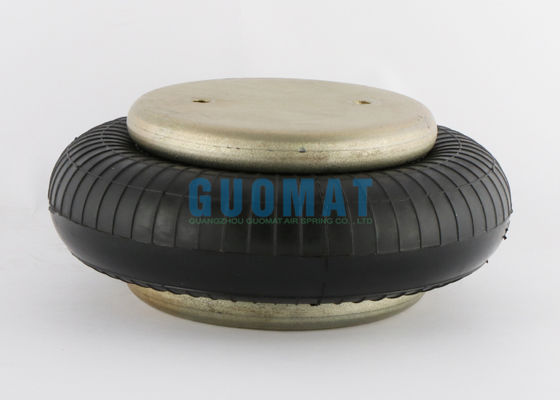

Gumowe miechy powietrzne typu G3/4 FS120-9 Contitech W01M586165 Sprężyna powietrzna Firestone
Dane techniczne: Sprężyna pneumatyczna typu pojedynczego zwiniętego
Średnica górnej pokrywy:Ø135mm
Wlot powietrza:G3/4
Gwintowane otwory w górnej pokrywie:2XM8X1,25mm
Odległość środkowa pomiędzy gwintowanymi otworami górnej pokrywy: 70mm
Odległość pomiędzy gwintowanym otworem górnej pokrywy a otworem wlotu powietrza:35mm
Średnica dolnej pokrywy:Ø135mm
Mieszek gumowy o maksymalnej średnicy zewnętrznej:Ø215mm
Maksymalna wysokość:115mm
Minimalna wysokość:50mm
GUOMAT NO.1B1209-G3/4 Numery referencyjne
Patrz Firestone W01M586165
Patrz Firestone W01 M58 6165
Patrz Firestone W01-M58-6165
Patrz Contitech FS120-9
Patrz Contitech FS 120-9
Patrz Contitech FS120-9 G3/4
Patrz Contitech FS 120-9 G3/4
Patrz Contitech FS120-9 G3/4 M8
Patrz Contitech FS 120-9 G3/4 M8
Patrz Dunlop(FR) 8''x1 S08101
Patrz B-osch 822419003
Patrz Festo EB-215-80
Patrz Norgren PM/31081
Patrz Norgren 8X1
Patrz Weforma WBE 300-E1
Patrz Airtech 140293
Patrz Airtech 111003
Patrz Airtech 1B-190FB
Patrz Megatech 1S120-9 3/4 M8
Charakterystyka dynamiczna przy wysokości konstrukcyjnej 115 mm
(Wymagane tylko w przypadku konstrukcji izolatora Airmount)
| Prasa miernikowa (BAR) | Obciążenie (kN) | Szybkość sprężyny (kN / m) | Częstotliwość naturalna (Hz) |
| 3 | 4.16 | 132 | 2,80 |
| 4 | 5,73 | 169 | 2.71 |
| 5 | 7.26 | 206 | 2,67 |
| 6 | 8,98 | 247 | 2,62 |
| 7 | 10.55 | 285 | 2,59 |
Tabela sił
| Wysokość montażu (mm) | Objętość @ 7BAR (cm3) | Powierzchnia EFF przy 7 BARACH (cm*2) | kN Siła | ||||
| @3 BARY | @4 BARY | @5 BARÓW | @6 BARÓW | @7 BARÓW | |||
| 130 | 2635 | 110 | 2,86 | 4.04 | 5.17 | 6.51 | 7,71 |
| 120 | 2506 | 138 | 3,75 | 5.20 | 6,60 | 8.20 | 9,65 |
| 110 | 2341 | 163 | 4,54 | 6.22 | 7,86 | 9,70 | 11.38 |
| 100 | 2164 | 183 | 5.20 | 7.07 | 8,92 | 10,95 | 12.82 |
| 90 | 1956 | 201 | 5,75 | 7,84 | 9,84 | 12.04 | 14.07 |
| 80 | 1745 | 215 | 6.19 | 8.45 | 10,59 | 12.91 | 15.08 |
| 70 | 1509 | 228 | 6,54 | 8,91 | 11.8 | 13.64 | 15.92 |
| 60 | 1280 | 236 | 6,82 | 9.20 | 11.58 | 14.17 | 16.55 |

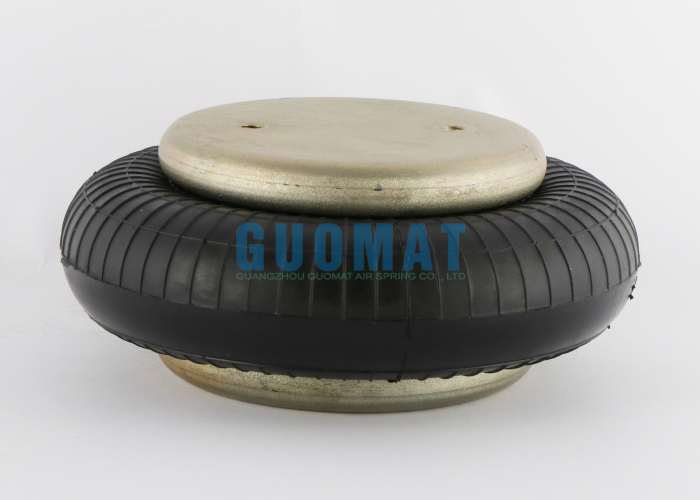

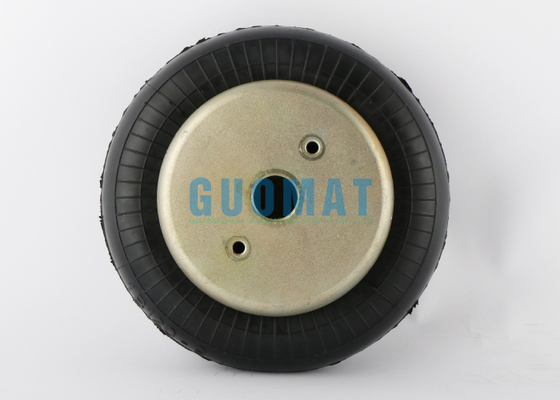

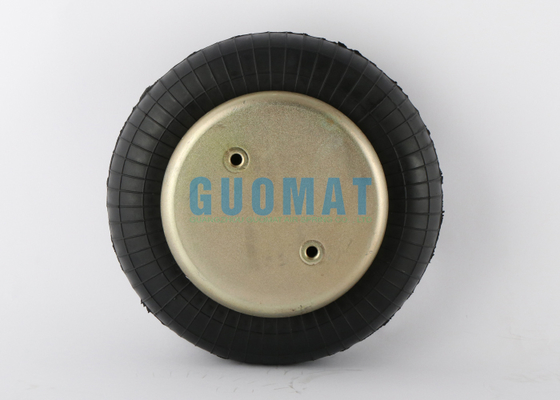

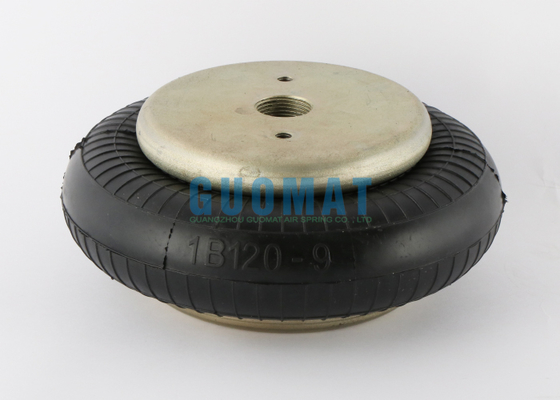

Prawdziwe zdjęcia
