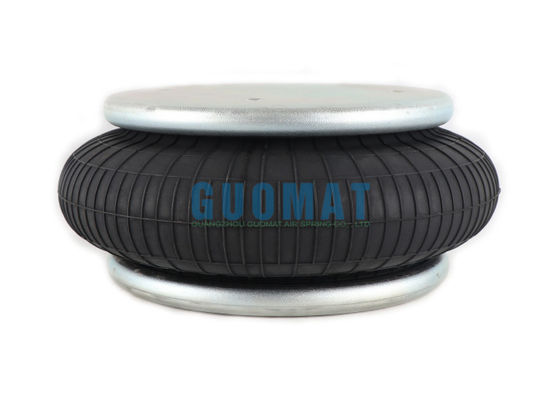

FS330-14 Contitech Przemysłowe Poduszki Powietrzne 1B330 Amortyzator Sprężynowy z Płytą Stalową 55mm-160mm Skoku

FS330-14 Contitech Przemysłowe poduszki powietrzne 1B330 Płytka stalowa Wydzielnik sprężynowy 55mm-160mm

Szczegóły produktu

Rodzaj:Poduszka powietrzna z pojedynczym zawieszeniem powietrznym

Marka: GUOMAT

Stan:Nowy

Materiał:Kauczuk + stal

Gwarancja: 12 miesięcy

Czas dostawy: Około 2 - 8 dni roboczych od otrzymania płatności

Numer OEM: Contitech FS330-14

Numer OEM: Contitech FS 330-14

Numer OEM: Contitech FS330-14 CI

Numer OEM: Contitech FS 330-14 CI

Numer producenta: Contitech FS330-14 CI 1/4NPTF

Numer producenta: Contitech FS 330-14 CI 1/4NPTF

Dane techniczne

Średnica górnej płyty osłonowej: 231 mm

Wyposażenie powietrza: 1/4NPFT

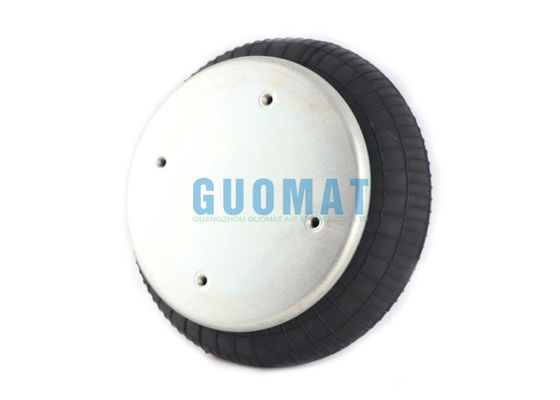

Otwór na górnej płytce pokrywy: 3 sztuk 3/8-16UNC

Odległość środkowa pomiędzy otworami z przędzami z górnej płyty pokrycia: 157,5 mm
Odległość środkowa pomiędzy otworami z przędzą z górnej płyty pokrycia: 78,8 mm
Odległość pomiędzy otworami z przędzą na górnej osłonie a otworami powietrznymi: 73 mm

Średnica spodniej płyty pokrywającej: 231 mm

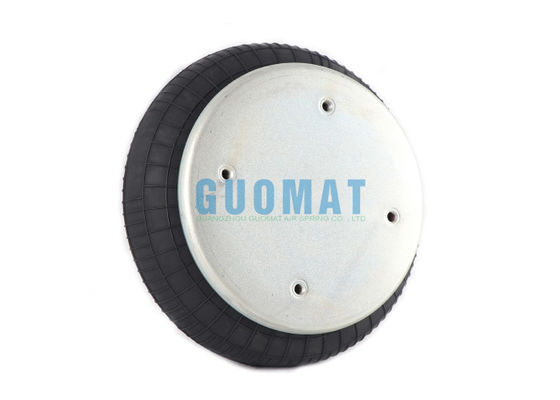

Otwór na dolnej płytce pokrycia: 4 sztuk 3/8-16UNC

Odległość środkowa pomiędzy otworami z przędzami na spodniej płytce pokrywczej: 157,5 mm

Gumowe miotacze o maksymalnej średnicy zewnętrznej: 325 mm

FS330-14 Contitech Air Spring

Izolacja wibracyjna ∆ Wartości charakterystyki dynamicznej
Wysokość konstrukcyjna H: zalecana 140 mm, minimalna 120 mm

Wykorzystanie pneumatyczne  Wartości właściwości statycznych
Siła F [kN]

Wykorzystanie sprężyń powietrza przemysłowego w maszynach do przesiewania betonu

The application of industrial air springs on concrete screening machines is an efficient and increasingly common solution to address the many challenges of traditional metal or rubber springs in vibration reduction, izolacji wibracyjnej, ochrony urządzeń i skuteczności kontroli.

1Doskonała redukcja drgań i izolacja drgań

Izolacja wibracyjna niskiej częstotliwości i wysokiej wydajności: sprężyny powietrzne mają bardzo niskie naturalne częstotliwości (zwykle zaprojektowane na 1-3 Hz lub nawet niższe),które mogą skutecznie izolować wibracje średniej i niskiej częstotliwości (zwykle w zakresie 5-25 Hz) generowane przez pracę maszyn do przesiewania betonuTo znacząco zmniejsza energię wibracji przekazywaną do fundamentów i otaczających ich konstrukcji.

Wysoki współczynnik tłumienia: sam powietrze i wewnętrzne konstrukcje (takie jak otwory gazu) mogą zapewnić dobre tłumienie,skuteczne tłumienie amplitudy maszyny ekranowej, gdy zaczyna i przestaje przechodzić przez strefę rezonansową oraz podczas pracy, zmniejszając zjawisko "płaskowania" i sprawiając, że maszyna ekranowa działa płynniej.

Charakterystyka nieliniowa: sztywność wzrasta wraz ze wzrostem obciążenia,który pomaga utrzymać stosunkowo stabilne właściwości drgań podczas zmiany obciążenia maszyny ekranowej (takie jak wahania prędkości podawania).

2Automatyczne wyrównanie i sterowanie wysokością

Kompensacja za osadzenie/deformację fundamentów: za pomocą zaworu wysokościowego lub prostego urządzenia regulującego ciśnienie,sprężyna powietrzna może automatycznie lub ręcznie regulować wysokość, aby zrekompensować nierównomierne osiedlenie lub deformację fundamentów, zapewniając, aby ciało ekranu zawsze pozostawało na poziomie, co ma kluczowe znaczenie dla wydajności ekranu i trwałości urządzenia.

Przystosowanie się do zmian obciążenia: Gdy ilość materiału gromadzonego na ekranie zmienia się,wiosna powietrza może automatycznie regulować ciśnienie wewnętrzne powietrza, aby utrzymać wysokość maszyny ekranu zasadniczo niezmienione i zapewnić stabilność kąta ekranu.

3. Poprawa efektywności kontroli i jakości produktów

Stabilne parametry drgań: sprawną pracę oraz stabilną amplitudę i częstotliwość stanowią podstawę skutecznego kontrolowania. The excellent vibration isolation and stability provided by the air spring ensure that the material on the screen obtains a more ideal throwing motion and reduces the phenomenon of hole blocking and mesh sticking.

Zwiększenie trwałości ekranu: Zmniejszenie niepotrzebnego uderzenia i drgań oraz zmniejszenie uszkodzeń ekranu spowodowanych zmęczeniem.

4. Ochrona sprzętu i konstrukcji

Ochrona struktury fundamentów: znacznie zmniejszyć obciążenie dynamiczne przesyłane do fundamentów i zmniejszyć ryzyko uszkodzenia struktury zakładu z powodu zmęczenia,podwozie platformy wspierającej lub urządzeń mobilnych.

Zmniejszenie wibracji przekazywanej do konstrukcji nośnej i układu napędowego samego ekranu, zmniejszenie naprężenia kluczowych komponentów (lagażów, ekscytorów,spawania ramek ekranowych), a także wydłużyć całkowitą żywotność sprzętu.

Zmniejszenie hałasu: Skuteczna izolacja drgań oznacza również zmniejszenie przenoszenia hałasu konstrukcyjnego i poprawę środowiska pracy.

5Duża nośność i regulowana sztywność

Jedna sprężyna powietrzna może przenosić kilka ton lub nawet dziesiątki ton ładunku, co jest bardzo odpowiednie dla dużych i ciężkich maszyn do przesiewania betonu.

Poprzez regulację ciśnienia powietrza roboczego,sztywność (zdolność nośna) sprężyny powietrznej można łatwo regulować, aby bardziej precyzyjnie odpowiadać wymaganiom wagi i charakterystyki dynamicznej ekranu.

Krótki opis zasady działania

Sprężyna powietrzna jest umieszczona pomiędzy podstawą (lub skrzynią ekranową) maszyny do przesiewania i fundamentem (lub ramą podtrzymującą).

Powietrze sprężone napełnia się zamkniętą komorą składającą się z gumowej poduszki powietrznej i części metalowych (powyżej pokrywa, tłok).

Gumowa poduszka powietrzna rozszerza się i deformuje pod wpływem ciśnienia powietrza, zapewniając wsparcie i elastyczność.

W przypadku wibracji ekranu sprężyna powietrzna pochłania energię wibracji poprzez deformację gumowej poduszki powietrznej i kompresję/rozszerzenie powietrza wewnętrznego.

Zawór wysokościowy (opcjonalny): podłączony między sąsiadującymi poduszkami powietrznymi lub między poduszką powietrzną a punktem stałym.zawór wysokościowy otwiera/zamyka się automatycznie, nadmuchuje lub rozpuszcza poduszkę powietrzną i utrzymuje ustawioną wysokość.

Z dumą oferujemy najwyższej jakości wymienne źródła powietrza, które przekraczają wymagania OEM.
