Wielkiego rozmiaru podnośniki sprężynowe Producenci podnośniki powietrzne przemysłowe o jednej wibracji 420 mm

Wielkiego rozmiaru podnośniki sprężynowe Producenci podnośniki powietrzne przemysłowe o jednej wibracji 420 mm

Opis produktu

Dane techniczne dotyczące dopasowania zawieszenia do jazdy powietrznej

Naturalna średnica zewnętrzna: 420 mm
Średnica pokrywy: 289 mm
Wysokość konstrukcyjna: 150 mm
Specyfikacja otworu powietrznego: G1/4
Liczba otworów z nitkami: 4 sztuk
Specyfikacja otworu z nitką: M10
Odległość środkowa między otworami z nitkami: 159 mm

Obwlekłości: 1

Jak wybrać odpowiedni amortyzator sprężynowy dla urządzeń przemysłowych

1. Określenie podstawowych parametrów

• Wymagania dotyczące obciążenia

1. Obliczyć całkowitą masę urządzenia (włączając obciążenia statyczne i dynamiczne), aby zapewnić zgodność mocy nośnej sprężyny powietrznej.
2. Rozważyć rozkład obciążenia (np. przy wspieraniu wielu punktów, obciążenie musi być równomiernie rozłożone).
3. W celu uniknięcia przeciążenia należy zachować margines bezpieczeństwa od 10% do 20%.

• Wymagania dotyczące biegu

1. Określ zakres pionowego przemieszczania się urządzenia podczas pracy (np. amplituda podnoszenia i wibracji) i wybierz model o uderzeniu większym niż maksymalne przemieszczenie.

• Ograniczenia wielkości

1. Zmierzyć powierzchnię instalacyjną (wysokość, średnica), aby upewnić się, że sprężyna powietrzna może fizycznie zmieścić się i pozostawić przestrzeń do napełnienia/deflacji.

2Analiza środowiska pracy

• Zakres temperatury

Środowiska o wysokiej temperaturze (np. sprzęt metalurgiczny) wymagają materiałów odpornych na ciepło (np. uszczelki z gumy fluorowej); środowiska o niskiej temperaturze (np.przechowywanie w chłodni) wymagają projektowania przeciwprzełusowania.

• Żrące działanie

Wybierz obudowy ze stali nierdzewnej lub powłoki antykorozyjne do środowisk chemicznych lub morskich.

• Czystość

Przemysł spożywczy/farmaceutyczny wymaga materiałów certyfikowanych przez FDA, aby zapobiec zanieczyszczeniu.

3. Jasne wymagania dotyczące wydajności

• Efekt absorpcji wstrząsów

W przypadku wibracji o wysokiej częstotliwości (np. maszyny do pieczętowania) należy wybrać modele o niskich naturalnych częstotliwościach (np. 1~3 Hz); wibracje o niskiej częstotliwości (np. duże wentylatory) wymagają wyższego tłumienia.

• Stabilność

Sprzęt precyzyjny (np. instrumenty optyczne) musi być wyposażony w zawór wysokościowy, aby utrzymać poziomność.

• Prędkość reakcji

Sprzęt z szybkimi dynamicznymi zmianami obciążenia (np. ramiona robotyczne) wymaga szybkiego zaprojektowania poduszek powietrznych.

4Wybierz rodzaj sprężyny powietrznej

• Sprężyna powietrzna

Zalety: duży bieg, duże obciążenie, odpowiednie do ciężkich urządzeń (takich jak maszyny do formowania wtryskowego).

Wady: słaba stabilność boczna, wymaga mechanizmu prowadzenia.

• Sprężyna powietrzna membranowa

Zalety: kompaktowa, szybka reakcja, nadająca się do urządzeń o ograniczonej przestrzeni lub urządzeń precyzyjnych (takich jak maszyny do produkcji półprzewodników).

Wady: niewielki cios.

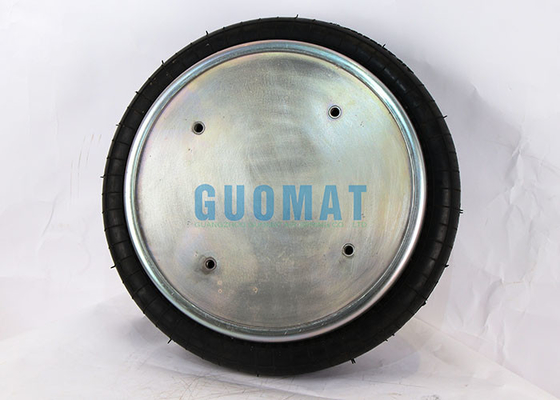

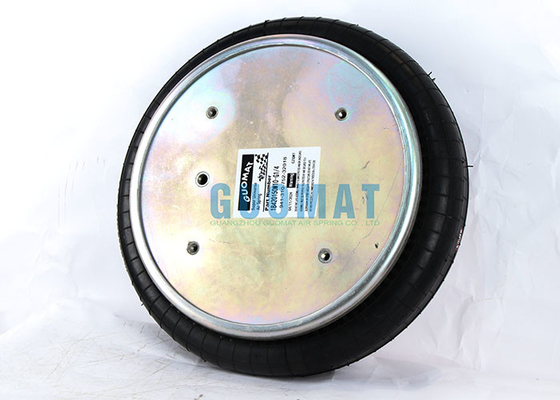

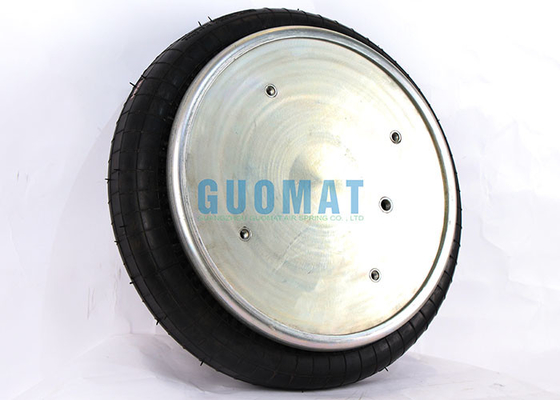

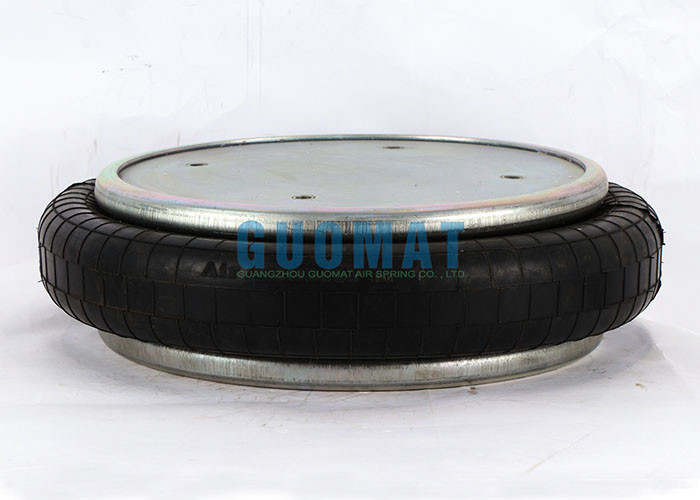

Obraz produktu
