| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | GUOMAT |
| Orzecznictwo: | ISO/TS16949:2009 |
| Numer modelu: | FD 120-17 |
| Minimalne zamówienie: | 6 SZTUK |
|---|---|
| Cena: | $59.9-69.9/pc |
| Szczegóły pakowania: | mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
| Czas dostawy: | 2-8 dni roboczych |
| Zasady płatności: | T/T, Western Union, L/C |
| Możliwość Supply: | 1000 sztuk/tydzień |
| Materiał gumowy: | Wysokiej jakości guma | Gwarancja producenta: | 1 rok |
|---|---|---|---|
| Uszczelka: | karton/kartony | Dziura gazowa: | G3/4 |
| Typ sprężyny: | Podwójnie zwinięty | Styl mieszków: | Przemysłowa sprężyna pneumatyczna |
| Śruba: | M8 | Minimalne ciśnienie: | 0 barów |
| Podkreślić: | Gumowa podwójna spiralna sprężyna powietrzna,FD 120-17 Podwójna spiralna sprężyna powietrzna |
||

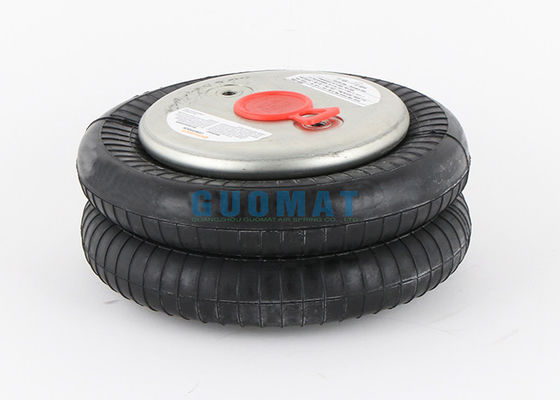

FD 120-17 CI Wlot powietrza G3/4 Contitech Gumowa poduszka powietrzna o podwójnym zwoju
Opis produktu
Numer części OEM
Contitech: FD 120-17 CI
2682 030000
B-osch: 822419042
Dunlop(FR) :SO 8201
Festo: EB-215-155
| Temperatura pracy | -40°C do +70°C |
| Test wytrzymałości | ≥3 miliony |
| Średnica górnej płyty | 135mm |
| Średnica dolnej płyty | 135mm |
| Otwór gazowy / Wlot powietrza | G3/4 |
| Średnica naturalna miecha gumowego | 189mm |
| Wysokość po ściśnięciu | 79mm |
| Wysokość konstrukcyjna | 178mm-203mm |
| Gwint śruby (nakrętki) górnej płyty | 2XM8X1.25 |
| Gwint śruby (nakrętki) dolnej płyty | 2XM8X1.25 |
| Rozstaw śrub górnej płyty | 70mm |
| Rozstaw śrub dolnej płyty | 70mm |
M8=25Nm
G3/4=50Nm
| Min. ciśnienie 0bar |
| Siła powrotu do min. wysokości ≤200N |
| Całkowita waga z zamocowanymi płytami 2.3kg |
Wartości charakterystyczne izolacji wibracji - dynamiczne
|
Ciśnienie P ［bar］ |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［I］ |
|
Siła (Obciążenie) ［KN］ |
3.8 |
5.2 |
6.5 |
8.0 |
9.3 |
10.6 |
3.2 |
|
Współczynnik sprężystości ［N/CM］ |
600 |
830 |
1060 |
1290 |
1520 |
1750 |
|
|
Częstotliwość własna ［HZ］ |
2.1 |
2.0 |
2.0 |
2.0 |
2.0 |
2.0 |
|
Ciśnienie P |
［bar］ |
3 |
4 |
5 |
6 |
7 |
8 |
VoI.［I］ |
|
Wysokość H(mm) |
200 |
3.4 |
4.8 |
5.9 |
7.3 |
8.5 |
9.7 |
3.4 |
|
180 |
4.2 |
5.7 |
7.1 |
8.6 |
10.1 |
11.5 |
3.1 |
|
|
160 |
4.9 |
6.5 |
8.1 |
9.9 |
11.5 |
13.1 |
2.8 |
|
|
140 |
5.5 |
7.2 |
9.1 |
11.0 |
12.7 |
14.5 |
2.4 |
|
|
120 |
6.0 |
7.9 |
9.9 |
12.0 |
14.0 |
15.8 |
2.1 |
|
|
100 |
6.4 |
8.5 |
10.7 |
12.9 |
15.1 |
17.0 |
1.6 |
|
|
80 |
6.8 |
9.1 |
11.3 |
13.7 |
16.0 |
17.9 |
1.2 |
Obsługa
Ze względu na elastyczną konstrukcję montaż miechów powietrznych jest mniej krytyczny niż w przypadku konwencjonalnych siłowników pneumatycznych, które zwykle wymagają sztywnego mocowania i prowadzenia, a jedynie położenie osi płyt końcowych może być przesunięte o maksymalnie 10 mm.
Po podaniu ciśnienia miech powietrzny podąża za linią najmniejszego oporu. W związku z tym należy zachować ostrożność przy geometrii montażu w zastosowaniach kątowych.
Po obniżeniu ciśnienia miechy powietrzne zmieszczą się w zaskakująco małych przestrzeniach, co jest szczególnie przydatne do mocowania lub przesuwania przedmiotów o nietypowych kształtach lub bardzo ciężkich ładunkach.
Podczas eksploatacji zaleca się, aby urządzenie nie "dobijało" ani nie osiągało maksymalnej wysokości. W tym celu można zastosować różne urządzenia mechaniczne.
Zdjęcie produktu
