| Miejsce pochodzenia: | Guangdong, Chiny |
| Nazwa handlowa: | GUOMAT |
| Orzecznictwo: | ISO/TS16949:2009 |
| Numer modelu: | FS 120-9 |
| Minimalne zamówienie: | 6 SZTUK |
|---|---|
| Cena: | $49.9-59.9/pc |
| Szczegóły pakowania: | mocne pudełko kartonowe lub zgodnie z potrzebami klientów |
| Czas dostawy: | 2-8 dni roboczych |
| Zasady płatności: | T/T, Western Union, L/C |
| Możliwość Supply: | 1000 sztuk/tydzień |
| Typ: | Prasowa sprężyna powietrzna gumowa | Tworzywo: | Guma + stal |
|---|---|---|---|
| Gwarancja: | 12 miesięcy | Firestone: | W01-M58-6166 |
| Pakiet: | karton/kartony | Rozmiar opakowania: | 24*24*24 (cm) |
| Dziura gazowa: | G1/4 | Contitech: | FS 120-9 |
| Podkreślić: | Przemysłowa sprężyna powietrzna W01-M58-6166,przemysłowa sprężyna powietrzna z pojedynczym mieszkiem,FS 120-9 Przemysłowa sprężyna powietrzna |
||

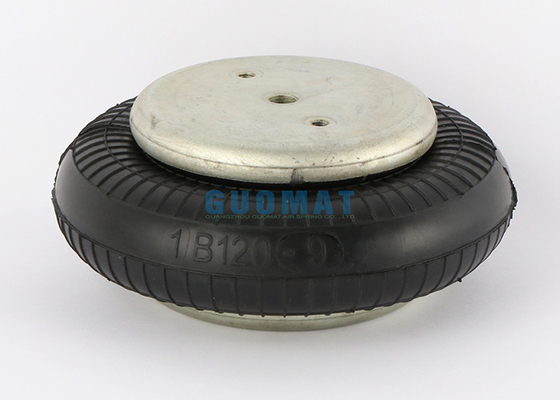

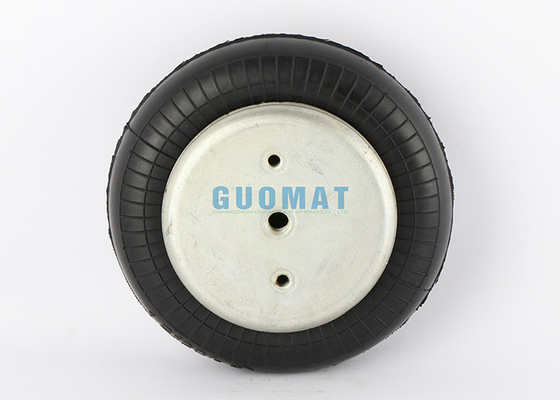

Firestone Industrial Air Spring Supplier W01-M58-6166 Pojedynczy mieszek pneumatyczny FS 120-9
Opis produktu
|
Pozycja |
Gumowy mieszek pneumatyczny do zastosowań przemysłowych |
|
Materiał |
Wysokiej jakości guma |
|
Gwarancja |
12 miesięcy |
|
Stan |
Fabrycznie nowy |
|
Funkcja |
Redukcja wibracji |
|
Kolor |
Czarny |
|
Czas dostawy |
2-8 dni roboczych |
Numery referencyjne
Firestone: W01-M58-6166
W01/M58/6166
W01M586166
Contitech: FS 120-9
fs 120-9
fs 120-9 ci
Dunlop(FR): 8''x1 S08100
B-osch: 822419008
Weforma: WBE 300-E2
Dane techniczne FS 120-9
Otwór gazowy/Wlot powietrza
Otwór gazowy: G1/4
Płyta osłony
Średnica górnej płyty osłony: 135mm
Rozstaw śrub górnej płyty osłony: 70mm
Średnica dolnej płyty osłony: 135mm
Rozstaw śrub dolnej płyty osłony: 70mm
Nakrętka/Nakrętka ślepa
Gwint śruby (nakrętki) górnej płyty osłony: 2XM8X1.25
Gwint śruby (nakrętki) dolnej płyty osłony: 2XM8X1.25
M8=25Nm
Mieszek gumowy
Maksymalna średnica mieszka gumowego: 215mm
Skok roboczy: MAX 115mm do MIN 50mm
Maksymalna wysokość: 115mm
Minimalna wysokość: 50mm
Wysokość kompresji: 65mm
Charakterystyka dynamiczna przy wysokości konstrukcyjnej 115 mm
| Ciśnienie manometryczne (BAR) | Obciążenie (kN) | Współczynnik sprężystości (kN/m) | Częstotliwość własna Hz |
| 3 | 4.16 | 132 | 2.80 |
| 4 | 5.73 | 169 | 2.71 |
| 5 | 7.26 | 207 | 2.67 |
| 6 | 8.98 | 247 | 2.62 |
| 7 | 10.55 | 285 | 2.59 |
Tabela sił
|
Montaż Wysokość (mm) |
Objętość @7 BAR (cu cm) |
Powierzchnia efektywna @7 BAR (cm2) |
Siła kN | ||||
|
@3 BAR |
@4 BAR |
@5 BAR |
@6 BAR |
@7 BAR |
|||
| 130 | 2268 | 80 | 2.03 | 2.90 | 3.75 | 4.74 | 5.58 |
| 120 | 2167 | 103 | 2.76 | 3.86 | 4.95 | 6.14 | 7.18 |
| 110 | 2037 | 123 | 3.41 | 4.68 | 5.96 | 7.36 | 8.61 |
| 100 | 1898 | 140 | 3.92 | 5.34 | 6.78 | 8.36 | 9.78 |
| 90 | 1733 | 154 | 4.33 | 5.92 | 7.49 | 9.23 | 10.80 |
| 80 | 1568 | 166 | 4.64 | 6.39 | 8.08 | 9.94 | 11.62 |
| 70 | 1379 | 176 | 4.89 | 6.77 | 8.58 | 10.55 | 12.30 |
| 60 | 1198 | 184 | 5.09 | 7.05 | 8.97 | 11.03 | 12.85 |
Informacje o pakowaniu
Waga netto: 2KG
Długość opakowania: 24(cm)
Szerokość opakowania: 24(cm)
Wysokość opakowania: 24(cm)
Numer GUOMAT: 1B120-9
Numer części producenta: FS 120-9 CI
Jaka jest główna funkcja sprężyny pneumatycznej? W jaki sposób jest używana?
Sprężyny pneumatyczne to sprzęt, który jest często używany w produkcji przemysłowej i obrabiarkach.
Główną funkcją sprężyny pneumatycznej jest redukcja wibracji powodowanych przez sprężynę podczas tarcia. Jeśli te zjawiska wibracyjne nie mogą być zredukowane lub rozwiązane na czas, może to wpłynąć na maszynę i łatwo ją uszkodzić.
Sprężyny pneumatyczne mają szeroki zakres zastosowań. W niektórych maszynach i urządzeniach sprężyny pneumatyczne służą do redukcji wibracji sprzętu i utrzymania wysokiej wydajności i płynnej pracy maszyny.
